Muchos de los términos empleados para identificar objetos de Revit son términos comunes estándar del sector. Sin embargo, hay también términos que son exclusivos de Revit, y resulta esencial comprenderlos para entender el funcionamiento del software.
- Regulador de flujo: se utiliza para controlar el volumen de flujo.
- Panel de datos: paneles utilizados para conectar dispositivos con conectores de tipos de sistema Datos, Teléfono, Seguridad, Alarma de incendios, Timbre de enfermería, Controles y Comunicación.
- Equipo montado sobre conducto: detectores de humo, generadores de vapor
- Codo: un elemento de unión de tipo codo
- Entrada: punto en el que un fluido entra en el sistema mediante lamas, rejillas, rejas
- Equipo: equipamiento genérico
- Salida: punto en el que un fluido abandona el sistema
- Interacción entre ventilador y sistema: unidades de control de aire, ventiladores en línea
- Campana extractora: campanas extractoras de cocinas, laboratorios u otros
- Confluencia: intersección de 3 o más segmentos (te, cruz, conexión en Y)

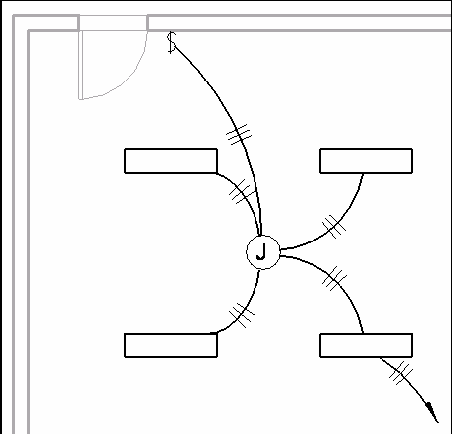

- Caja de conexiones: dispositivos de gestión de cableado a través de los cuales se conducen dichos cables. Como se indica en la imagen, el cableado generado automáticamente se ramifica y conduce a través de la caja de conexiones.
- Normal: dispositivos como receptáculos, componentes de alarmas de incendios y luminarias.
- Obstrucción: cualquier elemento que cause una pérdida de carga, como un filtro en línea
- Cuadro de control: se utiliza para conectar dispositivos o equipos con conectores con un valor de tipo de sistema de Potencia y para generar tablas de planificación de tipo de circuitos ramificados.
- Cuadro conmutador: se utiliza para conectar dispositivos o equipos con conectores con un valor de tipo de sistema de Potencia y para generar tablas de planificación de tipo de circuitos ramificados.
- Transformador: se utiliza para interconectar cuadros de control o cuadros conmutadores de voltajes diferentes.
- Transición: cambio de forma o tamaño
- Sin definir: sin función específica
- Válvula: válvulas y accesorios similares
