En una familia, coloque un conector en una cara o en un plano de trabajo.
Colocación de un conector en una cara
- En el Editor de familias, en el Navegador de proyectos, haga doble clic en Vistas (todo)
Vistas 3D3D y haga girar el modelo para ver la cara donde quiere situar un conector. El primer conector de un tipo específico que coloque será asignado como conector principal. Puede cambiar la asignación posteriormente.
- Haga clic en la ficha Creargrupo Conectores y haga clic en un tipo de conector, por ejemplo Conector de conductos.

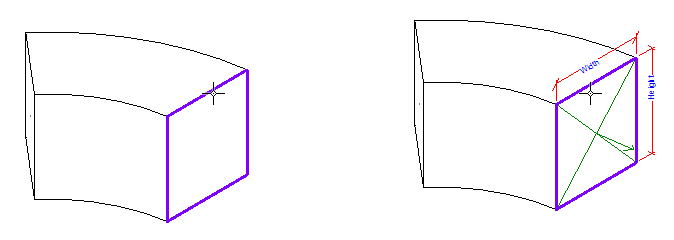

- Sitúe el cursor sobre la cara que esté situada en el eje X. Cuando se resalten los bordes, haga clic para colocar el conector principal. Por defecto, ya está seleccionado.
Se ha colocado el conector principal.
- Seleccione el conector y especifique las propiedades de ejemplar según sea necesario.
Los tamaños y la orientación que especifique determinarán cómo se realizan las conexiones con los componentes compatibles. Puede escribir valores de parámetros o asociarlos con parámetros de familia del componente.
Coloque un conector en un plano de trabajo
- n el Editor de familias, abra una vista de plano y una vista 3D donde colocar un conector.
El primer conector de un tipo específico que coloque será asignado como conector principal. Puede cambiar la asignación posteriormente.
- Haga clic en la ficha Crear grupo Conectores y luego en un tipo de conector (Eléctrico, Conducto, Tubería, Bandeja de cables o Tubo).
Por ejemplo, haga clic en Conector eléctrico y luego en la ficha Modificar | Colocar conector eléctrico
grupo Colocación
(Plano de trabajo). - En el cuadro de diálogo de plano de trabajo, seleccione el plano de trabajo donde desee colocar el conector y haga clic en Aceptar.

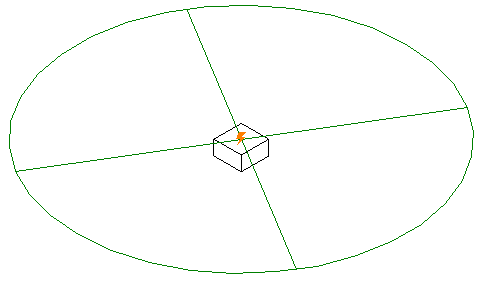

En este ejemplo se coloca un conector eléctrico en el plano de trabajo superior de una caja de conexiones.
- Seleccione el conector, muévalo y especifique las propiedades de ejemplar según sea necesario.
Puede escribir valores de parámetros o asociarlos con parámetros de familia del componente.
