Los conectores pueden vincularse entre sí para designar el flujo a través de la familia.
Los conectores vinculados solo tienen efecto cuando el Tipo de sistema se ha establecido como Global, que es común para accesorios y componentes en línea como, por ejemplo, reguladores, válvulas y bombas. Básicamente, Revit intentará distinguir el tipo de sistema, la dirección de flujo y los valores de flujo si se han vinculado los conectores.
Utilice este comando si desea que el comportamiento del sistema consista en pasar de un conector a otro. La vinculación de conectores también permite utilizar equipos como componentes en línea de un sistema. Por ejemplo, como las uniones de tubería no tienen parámetros para almacenar el líquido o el flujo de aire, al vincular conectores para una unión de tubería, Revit propaga la información del sistema a través de la unión.
- En el Editor de familias, abra una vista que contenga los conectores que se van a vincular.
- Seleccione un conector.
- Haga clic en la ficha Modificar | Elemento conector
grupo Vínculos de conector
(Vincular conectores). Seleccione el conector que se vinculará al primer conector. - Seleccione uno de los conectores vinculados.

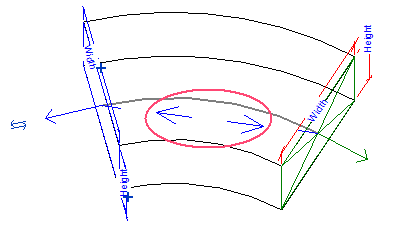

Aparecen flechas entre los conectores para indicar el vínculo.
