Controlar la visibilidad de ejemplares de masa

Puede controlar si una vista muestra las masas de acuerdo con la configuración de la vista o según la configuración del cuadro de diálogo Visibilidad/Gráficos, y si la vista muestra superficies, zonas y suelos de masa.

Para controlar la visibilidad de masas en vistas, utilice uno de los siguientes métodos:

Defina la visibilidad de la categoría de masa en una vista

Haga clic en la ficha Vistagrupo Gráficos (Visibilidad/Gráficos). En la ficha Categorías de modelo, seleccione la categoría de masa.

Este parámetro específico de vista determina si la masa se imprime y si es visible cuando Mostrar masa está desactivado. Si se ha seleccionado Masa en el cuadro de diálogo Modificaciones de visibilidad/gráficos, las subcategorías Forma y Suelo de masa se pueden controlar de forma independiente.

Mostrar masa: configuración de vista

Esta opción muestra las masas según la configuración de visibilidad de la categoría Masa en el cuadro de diálogo Visibilidad/Gráficos. Cuando la categoría Masa es visible, puede controlar de forma independiente la visibilidad de subcategorías de masa (por ejemplo muros de masa, suelos de masa y líneas de relleno de patrón). Estos parámetros específicos de vista también determinan si las masas se imprimen.

Haga clic en la ficha Masa y emplazamientogrupo Masa conceptual (Mostrar masa: configuración de vista).

Nota: Esta opción no está disponible para Revit Structure.

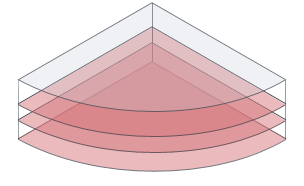

Mostrar masa: forma y suelos

Esta opción muestra todos los ejemplares de masa y los suelos de masa en todas las vistas, aunque se desactive la visibilidad de la categoría de masa en la vista.

Haga clic en la ficha Masa y emplazamientogrupo Masa conceptual (Mostrar masa: forma y suelos).

Nota: Esta opción no está disponible para Revit Structure.

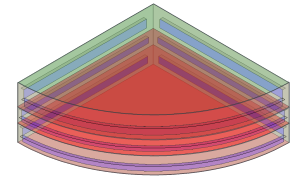

Mostrar masa: tipos de superficies

Al realizar un análisis energético, use esta opción para mostrar las superficies de masa, de forma que pueda seleccionar las superficies que desee y cambiar su aspecto gráfico o su configuración de energía.

Para activar esta opción, haga clic en la ficha Analizargrupo Análisis energéticoCrear modelo energético.

Haga clic en la ficha Masa y emplazamientogrupo Masa conceptual (Mostrar masa: tipos de superficies).

Nota: Esta opción no está disponible para Revit Structure.

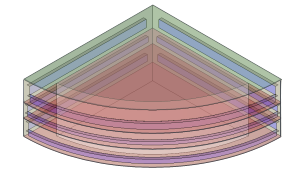

Mostrar masa: zonas y sombras

Al realizar un análisis energético, use esta opción para mostrar las zonas de masa y los sombreados de forma que pueda seleccionar las zonas que desee y cambiar su configuración de energía.

Para activar esta opción, haga clic en la ficha Analizargrupo Análisis energéticoCrear modelo energético.

Haga clic en la ficha Masa y emplazamientogrupo Masa conceptual (Mostrar masa: zonas y sombras).

Nota: Esta opción no está disponible para Revit Structure.

Mostrar masa

Haga clic en la ficha Masa y emplazamientogrupo Masa conceptual (Mostrar masa).

Al hacer clic en Mostrar masa, todos los ejemplares de masa (tanto la forma como sus suelos) son visibles en todas las vistas aunque se desactive la visibilidad de la categoría de masa en la vista.

Nota: Esta opción solo está disponible en Revit Structure.
