Acerca del ajuste de capas

Las capas de muro compuesto pueden ajustarse a las inserciones y a los remates del muro.

Seleccione la casilla de verificación Envolventes en el cuadro de diálogo Editar montaje para especificar la capa del muro compuesto que ajustar en los extremos del muro, o bien cuando una inserción (por ejemplo, una ventana o una puerta) se coloca en el muro. Los parámetros Envolvente en extremos y Envolvente en inserciones deben especificarse en las propiedades de tipo del muro para que las capas individuales se envuelvan.

Nota: El ajuste envolvente no está activado para los elementos compuestos de cubierta y forjado.

Envolvente en extremos

Las condiciones de apoyo en los extremos de los muros pueden definirse como Interior o Exterior para controlar en qué lado del muro se ajustarán los materiales. Si no desea que las capas del muro se ajusten, defina las condiciones de apoyo en los extremos como Ninguno.

Muro compuesto sin ajuste de remates

Ajuste exterior en remates de muro

Ajuste interior en remates

Envolvente en inserciones

La opción Envolvente en inserciones se puede definir para ajustar el material en el lado interior, en el exterior, en ambos o en ninguno. La posición del envolvente en una inserción se controla mediante planos de referencia definidos como "Cierre de muro" en la familia de inserción.

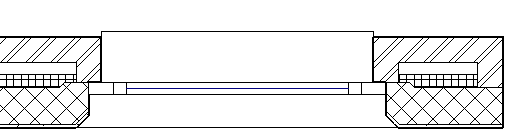

Ajuste interior en una inserción de ventana
