Comprobar sistemas de tuberías

Esta herramienta examina los sistemas de tuberías que cree en un proyecto para comprobar que cada uno de ellos esté asignado a un sistema definido por el usuario y conectado correctamente.

Comprobación de sistemas de tuberías

Para comprobar las conexiones de los sistemas de tuberías del modelo, haga clic en la ficha Analizargrupo Comprobar sistemas Comprobar sistemas de tuberías.

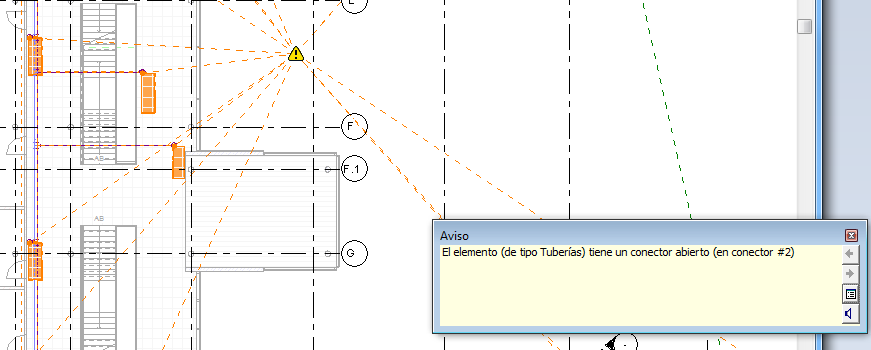

Revit muestra marcas de aviso gráficas y líneas web para los sistemas de tuberías no válidos de la vista actual. Se muestran avisos en los siguientes casos:
  • El sistema no está conectado correctamente.

    Se considera que un sistema no está bien conectado cuando este incluye elementos que no están conectados a una única red física. Un ejemplo de sistema mal conectado sería uno que incluyera una o más instalaciones no conectadas a una única red de tuberías

  • Hay una discrepancia en la configuración de flujo/demanda.
  • Hay una discrepancia en la dirección de flujo.

Haga clic en una marca de aviso para mostrar un mensaje de aviso relacionado. En el mensaje de aviso relacionado, haga clic en los botones de flecha, según sea necesario, para desplazarse por la lista de mensajes de aviso. Haga clic en Expandir cuadro de diálogo de aviso para ver los detalles del mensaje de aviso.

Visualización de desconexiones

Para controlar la visualización de avisos gráficos de desconexiones, haga clic en la ficha Analizargrupo Comprobar sistemas Mostrar desconexiones y seleccione una o varias de las siguientes opciones:
  • Conducto
  • Pleca
  • Bandeja de cables y tubos
  • Eléctrico
  • Portante de fabricación

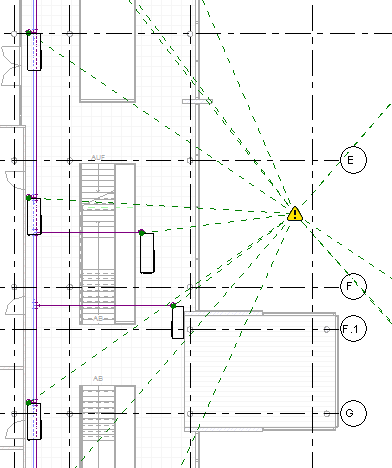

En el siguiente ejemplo, se han seleccionado las marcas de desconexiones de tuberías.

Haga clic en una marca de aviso para mostrar un mensaje de aviso relacionado. Haga clic en Expandir cuadro de diálogo de aviso para ver los detalles del mensaje de aviso.
