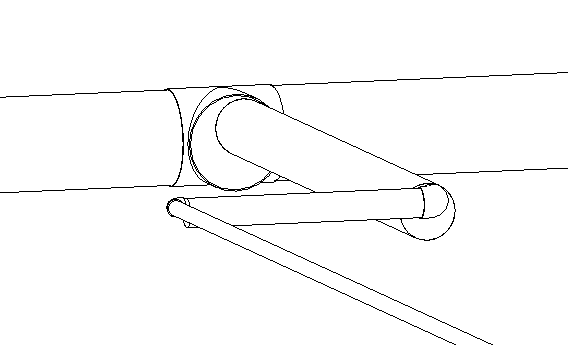

Aunque las tuberías sean concéntricas, puede especificar la justificación para las tuberías con diferentes tamaños.
El editor de justificación permite alinear las partes superiores, inferiores o laterales de las tuberías en una sección del sistema.

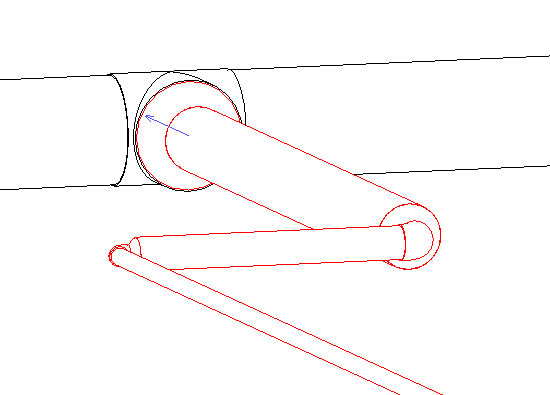

Cada clic selecciona alternativamente el segmento inicial o final, indicado mediante una flecha al final de cada ramificación.
Haga clic en... | Para alinear... |
---|---|
![]() |
Superior izquierda |
![]() |
Superior centro |
![]() |
Superior derecha |
![]() |
Medio izquierda |
![]() |
Medio centro |
![]() |
Medio derecha |
![]() |
Inferior izquierda |
![]() |
Inferior central |
![]() |
Inferior derecha |

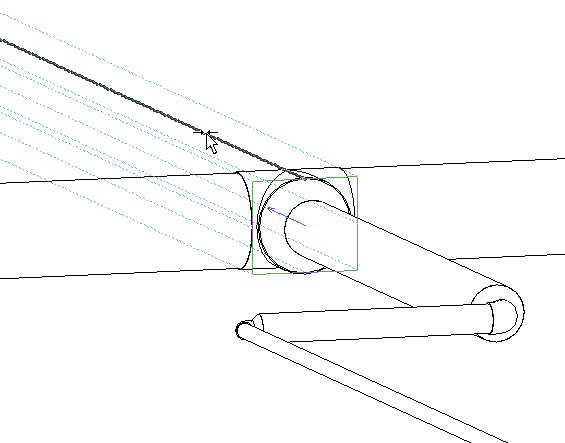

Las tuberías que se muestran aquí se han justificado en la parte superior central del segmento grande conectado a la Te.
