Añadir bridas automáticamente

Antes de que se muestren automáticamente las alas, debe especificar el tipo de ala por defecto en el cuadro de diálogo Propiedades de tipo.

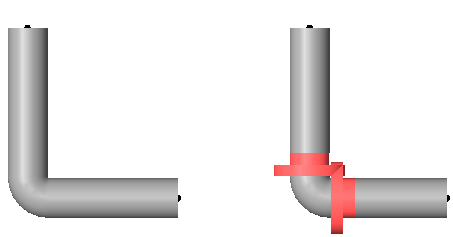

En la ilustración de la izquierda se muestra una conexión de tubería sin alas. En la ilustración de la derecha se muestran las alas resaltadas entre los extremos de tuberías y el codo.

  1. En el Navegador de proyectos, abra la vista en la que desee insertar el ala.
  2. En el Navegador de proyectos, expanda FamiliasTuberíasTipos de tubería.
  3. Haga clic con el botón derecho en el tipo de tubería y seleccione Propiedades.
  4. En el cuadro de diálogo Propiedades de tipo, dentro de Parámetros de tipo, en la sección Mecánica especifique el tipo de unión de ala por defecto que se utiliza con el tipo de tubería seleccionado.
    Nota: El tipo de ala por defecto es Ninguno. Si se establece en Ninguna, no se muestra ningún ala para ese tipo de tubería.
  5. Haga clic en Aceptar.
  6. Dibuje una o más tuberías y añada uniones.

    Las alas se añaden automáticamente entre los extremos y las uniones de tuberías.
