Al construir un muro compuesto con inserciones, los constructores suelen querer saber las cotas de los huecos estructurales no terminados para las inserciones. Los huecos estructurales se pueden acotar eligiendo las referencias del contorno exterior de la capa de núcleo del muro.
La capa estructural suele estar en el contorno del núcleo de un muro. Las inserciones pueden ser perpendiculares o no perpendiculares al contorno del núcleo.
Nota: Si desea acotar la capa estructural de un muro en una inserción, compruebe que el desfase de plano de corte de la vista se defina en el mismo plano de desfase de corte o en uno inferior del de la familia de inserción.
Para acotar una capa de núcleo
- Dibuje un muro compuesto y colóquele una inserción.
- En la barra de controles de vista, haga clic en
(Nivel de detalle)
Alto para que sean visibles las capas del muro. - Seleccione el muro y, en la paleta Propiedades, haga clic en
(Editar tipo). - Para Envolvente en inserciones, seleccione Ambas.
- Haga clic en Aceptar.
- Haga clic en la ficha Anotargrupo Cota
(Alineada). - En la barra de opciones, seleccione Lados del núcleo.
- Seleccione el contorno del núcleo exterior como la referencia de la cota.

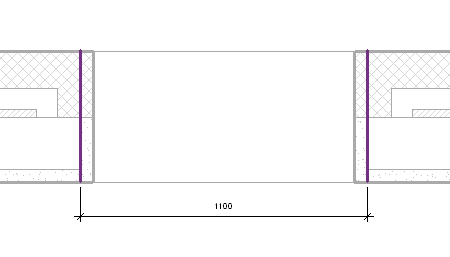

Referencias de cota para inserción perpendicular

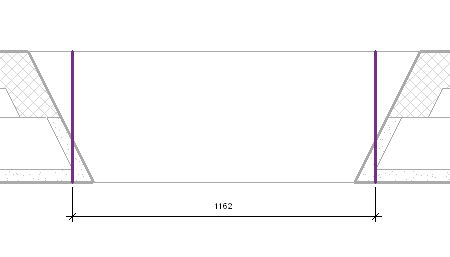

Referencias de cota para inserción no perpendicular
