Crear una tabla de planificación de cómputo de materiales con imágenes

Este ejemplo muestra cómo crear una tabla de planificación de cómputo de materiales de muro con imágenes, pero puede utilizar el mismo procedimiento para crear un cómputo de materiales para otros tipos de elementos.

1. Dibuje muros en el modelo.
2. Haga clic en la ficha Gestionargrupo Gestionar proyecto (Gestionar imágenes).
3. Haga clic en Añadir y agregue las imágenes de renderización de muros relacionadas al modelo.
4. Haga clic en la ficha Gestionargrupo Configuración (Parámetros de proyecto).
5. Añada un parámetro de proyecto de ejemplar:
   1. Nombre: imagen de renderización
   2. Tipo de parámetro: imagen
   3. Agrupar parámetro en: gráficos
   4. Categorías: seleccione los materiales
6. Seleccione un ejemplar de muro, y haga clic en (Editar tipo).
7. En el cuadro de diálogo Type Properties, para Estructura, haga clic en Editar.
8. Seleccione Estructura, luego el campo Material y haga clic en el botón Examinar.
9. En el cuadro de diálogo Navegador de materiales, haga clic en (Parámetros personalizados), en la esquina inferior izquierda del cuadro de diálogo.
10. En el cuadro de diálogo Parámetros de material, asocie el material del muro con la imagen de renderización del material. Para ello, asigne la imagen al parámetro de proyecto Imagen de renderización.
11. Cree una tabla de planificación de cómputo de materiales de muro e incluya el campo Material: Imagen de renderización.

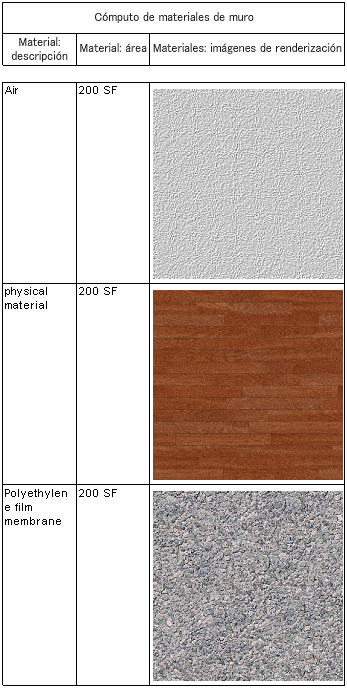

12. Cree una vista de plano y coloque la tabla de planificación de cómputo de materiales de muro en el plano. La ventana gráfica de la tabla de planificación de cómputo de materiales de muro aparece con las imágenes en el plano.
