Parte 5: creación de una cubierta

En este ejercicio, creará una cubierta utilizando el perímetro de los muros exteriores. Puede especificar un valor de voladizo al crear la cubierta para que esta tenga un voladizo.

Categoría Usuarios nuevos Tiempo necesario 10 minutos Archivos de aprendizaje utilizados GSG_05_add_roof.rvt

Objetivos

• Añadir una línea de cubierta de definición de pendiente.
• Añadir líneas de cubierta con un voladizo definido.
• Utilizar Recortar/Extender para completar el boceto.
• Enlazar los muros exteriores a la cubierta.
• Modificar la pendiente de la cubierta.

Ver el vídeo

Dibujar la cubierta

1. Dibuje una línea de cubierta:
   1. Abra el proyecto GSG_05_add_roof.rvt.
   2. Abra el plano de planta 03 - Cubierta.
   3. Haga clic en la ficha Arquitecturamenú desplegable Cubierta(Cubierta por perímetro).
   4. En el grupo Dibujar, haga clic en (Línea).
   5. En la barra de opciones, compruebe que Define pendiente esté seleccionada.
   6. Para dibujar el primer segmento de la cubierta, empiece en la parte inferior izquierda y trace el borde exterior del muro sur mediante la selección del punto final del muro izquierdo y la intersección de los muros sur y este.
2. Cree líneas de cubierta con un voladizo:
   1. En el grupo Dibujar, haga clic en (Seleccionar muros).
   2. En la barra de opciones, para Voladizo, escriba 3' y desactive la opción Define pendiente.

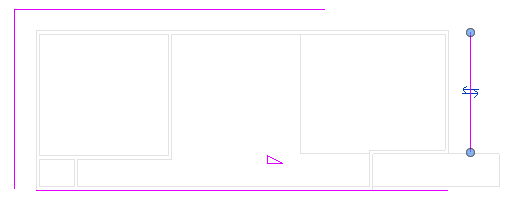

   3. En el área de dibujo, resalte el muro oeste; cuando aparezca una línea discontinua en el exterior del muro, haga clic para colocar la línea de cubierta. Repita la operación para los muros norte y este.

3. Finalice el boceto de la cubierta:
   1. En el grupo Modificar, haga clic en (Recortar/Extender a esquina).
   2. Seleccione la línea de cubierta derecha y, a continuación, la línea de cubierta sur. Repita la operación para las líneas de cubierta oeste y sur, y las líneas de cubierta norte y este.
   3. En el grupo Modo, haga clic en (Finalizar modo de edición).

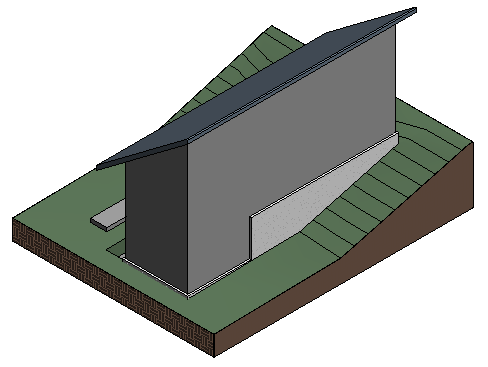

      La cubierta resultante utiliza el valor por defecto y tiene una pendiente muy pronunciada, que podrá corregir en una fase posterior del ejercicio.

Enlazar los muros a la cubierta

1. Coloque el cursor sobre un muro exterior, pulse la tecla Tab y haga clic para seleccionar la cadena de muros (selecciona todos los muros exteriores).
2. Pulse Ctrl y seleccione cada muro interior que aparece en el subyacente del Nivel de entrada.
3. Haga clic en la ficha Modificar | Murosgrupo Modificar muro (Enlazar parte superior/base).
4. Haga clic para seleccionar la cubierta.
5. En la barra de herramientas de acceso rápido, haga clic en (Vista 3D por defecto).

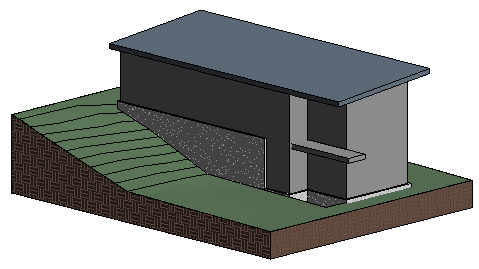

   Observe que los muros se extienden hasta la cubierta.



Modificación de la pendiente de la cubierta

1. Seleccione la cubierta.
2. En la paleta Propiedades, en Cotas, para Pendiente, escriba 1"/12" y haga clic en Aplicar.
3. Haga clic en el área de dibujo para anular la selección de la cubierta.
