En este ejercicio, añadirá una superficie topográfica y una plataforma de construcción al emplazamiento de construcción.
|
Categoría
|
Usuarios nuevos |
|
Tiempo necesario
|
15 minutos |
|
Archivos de aprendizaje utilizados
|
GSG_03_terrain_pad.rvt |
|
Añadirá puntos en diferentes elevaciones para crear el terreno y una plataforma de construcción que se sustente sobre los muros de cimentación del edificio.
Objetivos
- Crear una superficie topográfica definiendo puntos en diferentes elevaciones.
- Crear una plataforma de construcción que se sustente sobre el perímetro de los muros de cimentación.
- Utilizar una caja de sección para enmarcar la vista 3D, incluyendo el terreno.
- Especificar un material de hierba en el terreno para proporcionar una vista 3D realista.
Ver el vídeo
Adición de terreno
- Abra al archivo del ejercicio, GSG_03_terrain_pad.rvt.
- En el Navegador de proyectos, en Planos de planta, haga doble clic en Emplazamiento.
- Haga clic en la ficha Emplazamiento
grupo Modelar emplazamiento
(Superficie topográfica). Tenga en cuenta que la herramienta Colocar punto en el grupo Herramientas se selecciona por defecto.
- En la barra de opciones, para Elevación, escriba 10'.

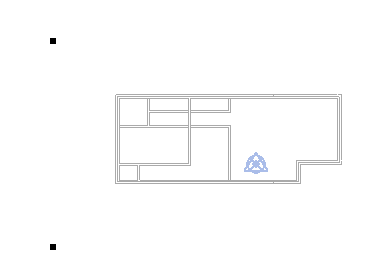

- Haga clic en el área de dibujo para añadir dos puntos justo a la izquierda del edificio, uno por encima y uno por debajo del edificio.
- Cambie el valor de Elevación a 0' y añada dos puntos más hacia el centro del edificio, uno por encima y uno por debajo del edificio.
- Cambie el valor de Elevación a -1' y añada dos puntos más justo a la derecha del edificio, uno por encima y uno por debajo del edificio.

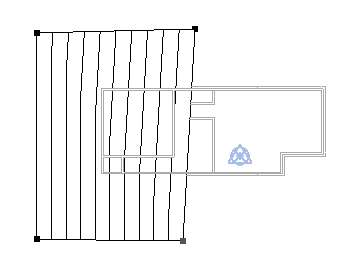

- En el grupo Superficie, haga clic en
(Finalizar superficie).

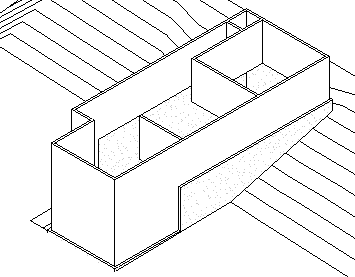

- En la barra de herramientas de acceso rápido, haga clic en
(Vista 3D por defecto).
Adición de una plataforma de construcción
- Haga clic en la ficha Emplazamiento
grupo Modelar emplazamiento
(Plataforma de construcción).
- Haga clic en la ficha Modificar | Crear contorno de plataforma
grupo Dibujar
(Seleccionar líneas).

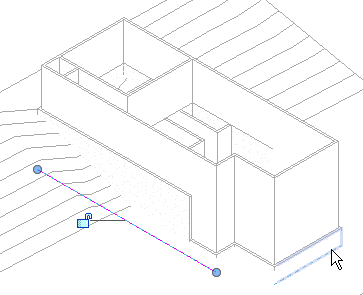

- Seleccione los muros de cimentación.
Nota: Utilice
ViewCube para cambiar la orientación de la vista, de modo que pueda seleccionar los cuatro muros de cimentación, tal y como se muestra.
- En el grupo Modificar, haga clic en
(Recortar/Extender a esquina).

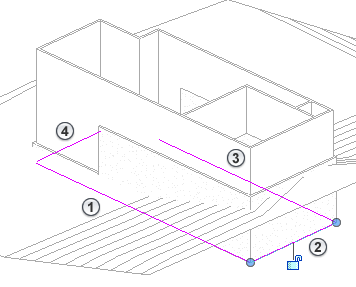

- En relación con la imagen anterior, seleccione la línea
y, a continuación, seleccione la línea
para cerrar la esquina izquierda. A continuación, vuelva a seleccionar la línea
y seleccione la línea
para cerrar la esquina restante. Al cerrar estos dos espacios, se debería crear un boceto de contorno cerrado.
- En el grupo Modo, haga clic en
(Finalizar modo de edición).
- Oriente la vista 3D para que se muestre desde el ángulo superior/derecho y haga clic en un punto fuera del edificio y del terreno para seleccionar la vista 3D en sí.
- En la paleta Propiedades, en Extensión, seleccione Caja de sección.

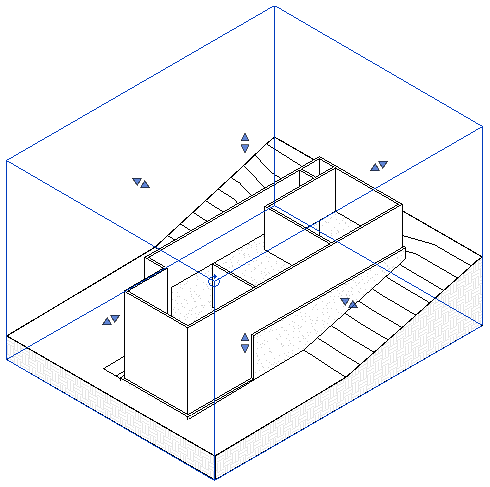

- Seleccione la caja de sección en el área de dibujo y arrastre el control superior para extender la parte superior de la caja, tal y como se muestra.
- Con la caja de sección seleccionada, haga clic en el botón derecho y seleccione Ocultar en vista
Elementos para ocultar la caja de sección.
- Seleccione el terreno y, en la paleta Propiedades, haga clic en el valor de Material y el
(botón Examinar) que aparece.
- En el Navegador de materiales:
- En el campo de búsqueda, escriba Hierba y pulse la tecla Intro.
- En los resultados de la búsqueda, haga doble clic en Hierba para añadir el material al proyecto. Se mostrará en el panel superior del navegador, dentro de

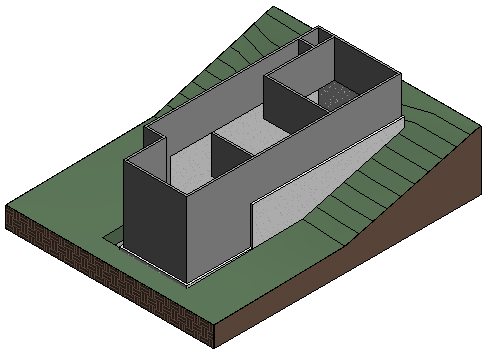

- En la barra de controles de vista, haga clic en Estilo visual: Línea oculta
Sombreado para ver los materiales.
