Añada una plataforma de construcción realizando el boceto de un bucle cerrado en una superficie topográfica.
- Abra una vista de plano de emplazamiento.
- Haga clic en la ficha Emplazamiento
grupo Modificar emplazamiento
(Plataforma de construcción).
- Utilice las herramientas de dibujo para crear un boceto de la plataforma de construcción como un bucle cerrado.
- En la paleta Propiedades, defina Desfase de altura desde nivel y otras propiedades de la plataforma de construcción según sea necesario.
Consejo: Para ver la plataforma de construcción en una vista de plano de planta, defina el desfase de la plataforma con un valor superior al de Nivel 1 o ajuste el rango de vista.
Ejemplos

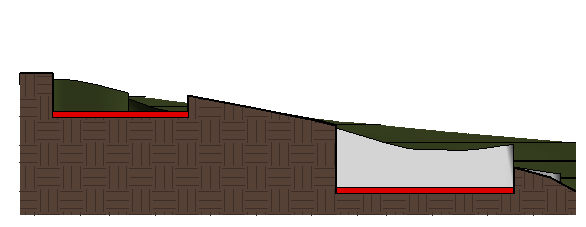

La imagen siguiente muestra una vista de sección de una plataforma de construcción desfasada de la superficie.
La imagen siguiente muestra una vista 3D de una plataforma de construcción sobre una superficie topográfica nivelada.
