Editar un perfil de muro

En la mayoría de los casos, cuando se coloca un muro recto, éste tiene un perfil rectangular cuando se visualiza en alzados paralelos a su longitud. Si el diseño requiere una forma de perfil diferente, o si desea crear huecos en el muro, puede editar el perfil de alzado del muro en una vista de alzado o en sección.

Diseño con muros no rectangulares y huecos cortados

Nota: No es posible editar el perfil de alzado de un muro en arco. Para colocar huecos rectangulares en un muro en arco, utilice la herramienta Hueco de muro.

Para editar el perfil de un muro

1. Haga doble clic en el muro o seleccione el muro y haga clic en la ficha Modificar | Murosgrupo Modo Editar perfil.
2. Si la vista activa es una vista de plano, aparecerá el cuadro de diálogo Ir a la vista, que le solicitará la selección de una vista en sección o de alzado.

   Por ejemplo, para un muro norte, podría seleccionar la vista de alzado norte o la vista de alzado sur.

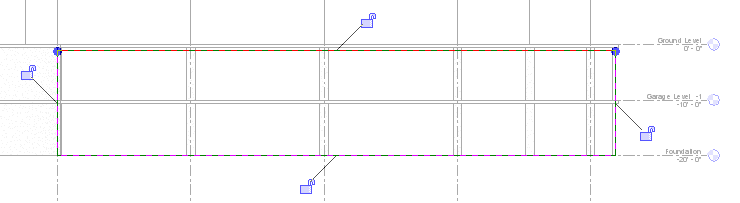

   Una vez que haya abierto una vista adecuada, el perfil del muro se mostrará con líneas de modelo de color magenta, como se muestra a continuación.


3. Utilice las herramientas de los grupos Modificar y Dibujar para editar el perfil según sea necesario.
   • Suprima las líneas y luego haga un boceto con una forma completamente distinta.
   • Divida las líneas y añada arcos.
   • Dibuje huecos o agujeros.

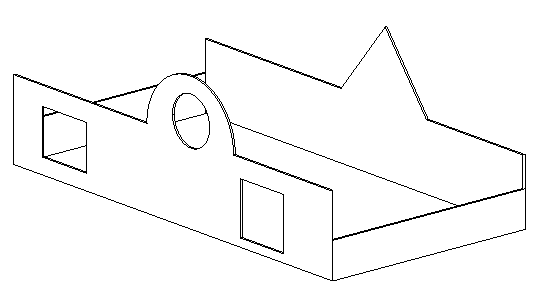

     Muro modificado

   Consejo: A medida que mueve y edita el rectángulo, aparecen niveles de referencia para indicar la forma y el tamaño originales del muro cuando se pasó al modo de boceto. Si las líneas del boceto se ajustan mediante forzado de cursor a los niveles de referencia, los puntos finales de las líneas se alinean automáticamente con los niveles, a menos que éstas se desbloqueen expresamente. Si desbloquea las líneas del boceto, puede modificarlas al margen de los niveles de referencia. Si sale del modo de boceto con las líneas del boceto todavía alineadas, a medida que mueva el pinzamiento de la referencia, las líneas del boceto se desplazarán con él.

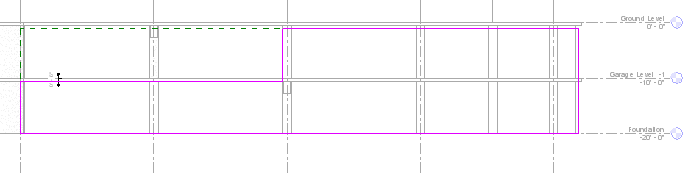

   Líneas de boceto desbloqueadas

4. Una vez que haya terminado, haga clic en Finalizar modo de edición.

Nota: Si desea restablecer la forma original de un muro editado, selecciónelo y haga clic en la ficha Modificar | Murosgrupo Modo Restablecer perfil.

Creación de caras terminales centrales

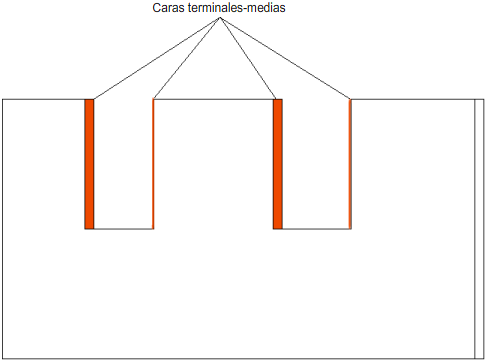

Al editar el perfil de alzado de un muro que abarca varios niveles y crear entalladuras como las que se muestran a continuación, los nuevos bordes verticales representan jambas que en Revit se denominan caras terminales centrales. Otros muros pueden formar uniones de esquina con las caras terminales centrales.

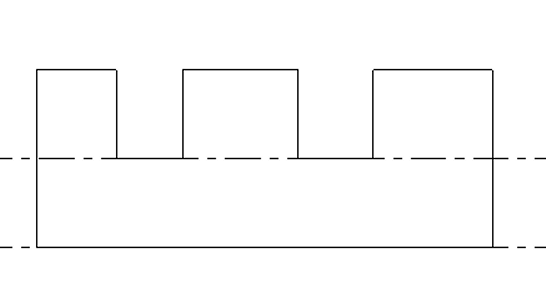

Perfil de alzado de muro editado para crear entalladuras

Muro editado en vista 3D

También es posible crear caras terminales centrales con la herramienta Hueco de muro.
