El primer grupo de comandos que se muestra a continuación se encuentra en el grupo MODIFICAR. Desplácese hacia abajo por la página para buscar otros comandos que se encuentran en el grupo CREAR.
Desplazar
Utilice MODIFICAR
Desplazar para desplazar o girar los objetos.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Con la opción Transformar establecida en Manipulador, use los manipuladores y los campos de entrada del cuadro de diálogo para definir los valores de Distancia y Ángulo.
- Con la opción Transformar establecida en De punto a punto, haga clic en el punto inicial y después en el punto final para definir el vector de desplazamiento.
- Definir punto de giro cambia la posición del manipulador. Haga clic en la marca de verificación de color verde para volver a la operación de desplazamiento.
Alinear
Utilice MODIFICAR Alinear para mover un objeto alineándolo con otra geometría.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Utilice Objeto para controlar la geometría seleccionable.
- Puede utilizar los puntos de forzado de cursor para los objetos y los destinos.
- Con el cursor situado en una cara, mantenga pulsada la tecla Ctrl (Comando ( Mac)) para bloquear la cara para la selección de forzado de cursor.
Escala

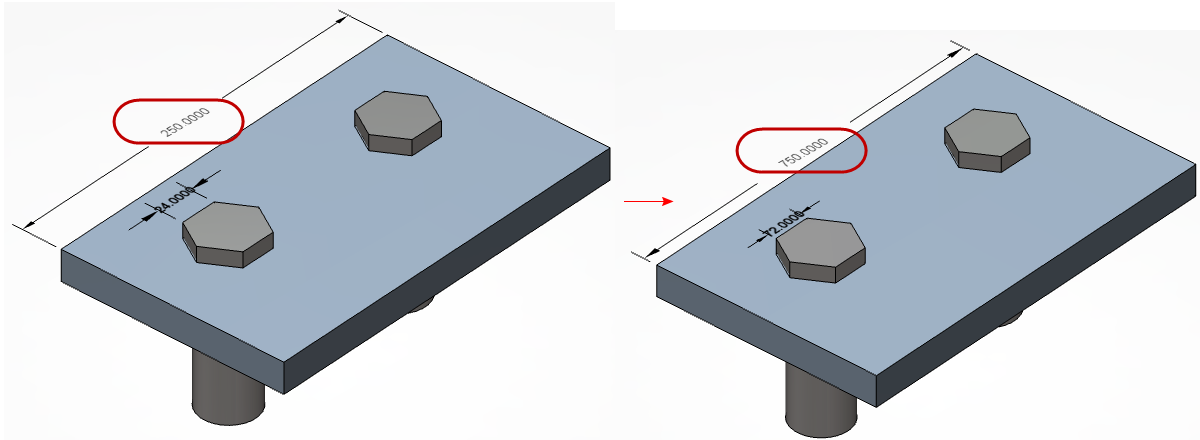

Utilice MODIFICAR Escala para ajustar la escala de los objetos.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Use los manipuladores y los campos de entrada del cuadro de diálogo para definir el Factor de escala (y los valores de Distancia, si es No uniforme).
- Las entidades seleccionadas se escalan sobre el punto que seleccione.
Malla en B-rep
Utilice MODIFICAR Malla en B-rep para convertir un cuerpo de malla en un cuerpo de B-rep.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Puede seleccionar varios cuerpos de malla para la conversión.
- Seleccione la operación Booleana adecuada para sus necesidades de modelado.
B-rep en malla
Utilice MODIFICAR B-rep en malla para convertir un cuerpo de B-rep en un cuerpo de malla.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Puede seleccionar varios cuerpos de malla para la conversión.
- Utilice Opciones de refinado para cambiar rápidamente los valores del regulador y obtener la resolución de malla apropiada.
- Desviación de superficie controla la distancia máxima entre las aristas de faceta y de superficie.
- Desviación normal controla el ángulo máximo entre los vectores normales de las facetas.
- Seleccione la operación Booleana adecuada para sus necesidades de modelado.
Suprimir
Utilice MODIFICAR Suprimir para suprimir objetos del modelo.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- No convierte un sólido en una superficie cosida. Si suprime una cara de un sólido, las caras adyacentes se alargan o se modifican para reparar el modelo.
- Ejemplos:
La cara seleccionada es tangente a la cara radial. La cara radial se alarga hasta la cara plana.

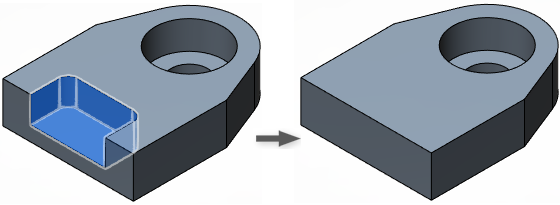

Todas las caras de la cajera se suprimen. Las caras superior y final se alargan.
El modelo se corta y las caras laterales de la cajera se alargan.

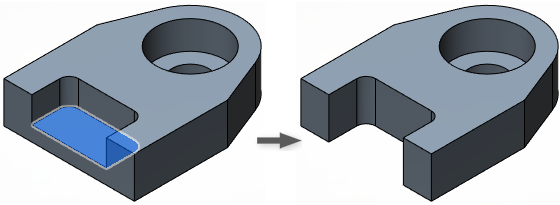

El modelo se corta y la cara inferior de la cajera se alarga.

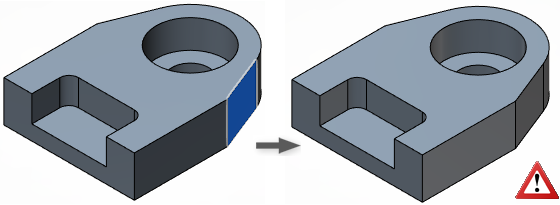

Ninguna de las caras adyacentes puede alargarse para reparar el modelo, de modo que se mostrará un mensaje de error.
Los siguientes comandos se encuentran en el grupo CREAR.

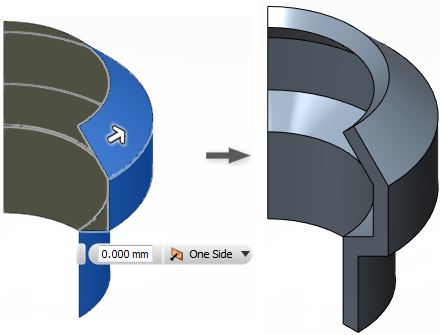

Engrosar
Utilice CREAR Engrosar para añadir grosor a una superficie y crear un cuerpo sólido.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Puede seleccionar varias caras para engrosarlas.
- Utilice Selección de cadena para seleccionar automáticamente las caras conectadas de forma tangencial.
- Seleccione la operación Booleana adecuada para sus necesidades de modelado.
Llenado de contorno
Utilice CREAR Llenado de contorno para combinar sólidos, planos de trabajo y superficies en celdas.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Las celdas se forman donde se intersecan los objetos seleccionados.
- Utilice Selección de cadena para seleccionar automáticamente las caras conectadas de forma tangencial.
- Seleccione la operación Booleana adecuada para sus necesidades de modelado.
Patrón rectangular
Utilice CREAR Patrón Patrón rectangular para crear copias de objetos en una o dos direcciones.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Con la opción Desactivar activada, cada ejemplar muestra una casilla de verificación. Haga clic en la marca de verificación de un ejemplar para desactivarlo.
- Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer los valores de Distancia y Cantidad, según sea necesario.
Patrón circular
Utilice Crear Patrón Patrón circular para crear copias de objetos en un patrón circular o de arco.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Con la opción Desactivar activada, cada ejemplar muestra una casilla de verificación. Haga clic en la marca de verificación de un ejemplar para desactivarlo.
- Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer los valores de Ángulo total y Cantidad, según sea necesario.
Crear un patrón a lo largo de una ruta
Utilice Crear Patrón Patrón sobre ruta para crear copias de objetos a lo largo de una ruta.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Con la opción Desactivar activada, cada ejemplar muestra una casilla de verificación. Haga clic en la marca de verificación de un ejemplar para desactivarlo.
- Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer los valores de Distancia, Cantidad y Punto inicial, según sea necesario.
- Con Tipo de distancia establecido en Extensión: el valor de Distancia representa la extensión completa del patrón con las incidencias espaciadas uniformemente.
- Con Tipo de distancia establecido en Espaciado: el valor de Distancia representa la distancia desde una incidencia a la siguiente.
 |
 |

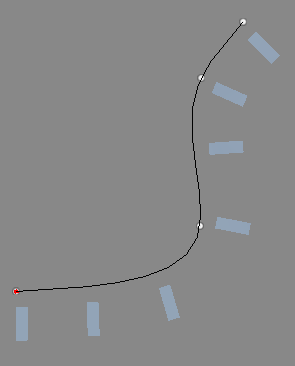

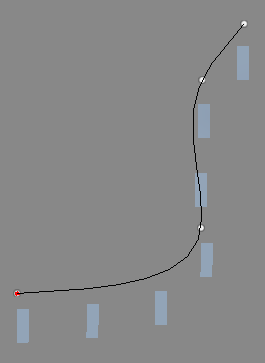

| Orientación de la dirección de ruta | Orientación idéntica |
Ortogonal
Utilice CREAR Simetría para crear una copia simétrica de los objetos seleccionados en una cara o en un plano.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Crea y mantiene operaciones, sólidos y componentes simétricos.
Desfase
Utilice CREAR Desfase para crear una superficie o una superficie cosida en una distancia igual a partir de los originales.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Utilice Selección de cadena para seleccionar automáticamente las caras conectadas de forma tangencial.
- Seleccione la operación Booleana adecuada para sus necesidades de modelado.
- Seleccione el parámetro Objetos para cortar adecuado para sus necesidades de modelado.
