Operaciones de modificación

Todos los comandos que se muestran aquí se encuentran en el grupo MODIFICAR.

Pulsar/Tirar

Utilice MODIFICAR Pulsar/Tirar para crear una operación de desfase en la geometría de cuerpo sólido.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Seleccione una cara para activar el cuadro de diálogo Caras de desfase.
• Seleccione una arista para activar el cuadro de diálogo Empalme.
• Seleccione un perfil de boceto para activar el cuadro de diálogo Extruir.

Editar cara

Utilice MODIFICAR Editar cara para modificar la cara de un cuerpo sólido utilizando las técnicas de modificación de T-splines.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Defina el Filtro de selección para seleccionar caras, aristas o vértices para desplazar y modificar el diseño.
• Utilice Comprobación de vista preliminar para obtener una vista preliminar de cómo afectan los cambios a la cara y el cuerpo.
• Para controlar mejor la forma final, aumente el número de caras con Dividir caras.
• Las Opciones de selección le permiten seleccionar rápidamente la geometría que va a manipular.
• Experimente con distintos parámetros y controles para conseguir la forma final.

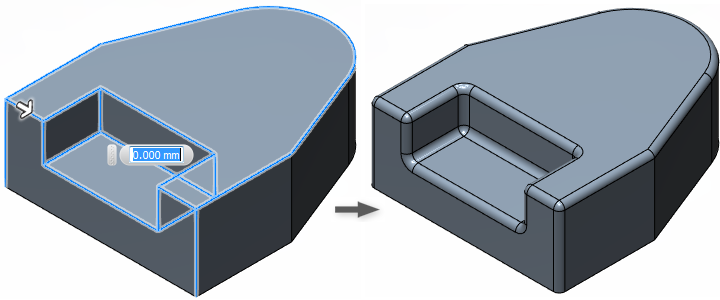

Empalme

Utilice MODIFICAR Empalme para redondear las aristas interiores o exteriores de un cuerpo sólido.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Edición de un empalme existente: pulse con el botón derecho del ratón en el navegador y seleccione Editar empalme.
• Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer el valor de Radio.
• G2 crea un empalme con curvatura continua.

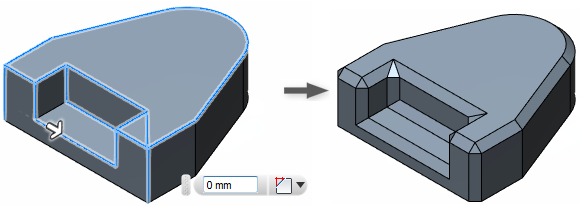

Chaflán

Utilice MODIFICAR Chaflán para crear un borde biselado en un cuerpo sólido.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Elimina material de una arista exterior y añade material a una arista interior.
• Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer los valores de Distancia y Ángulo.

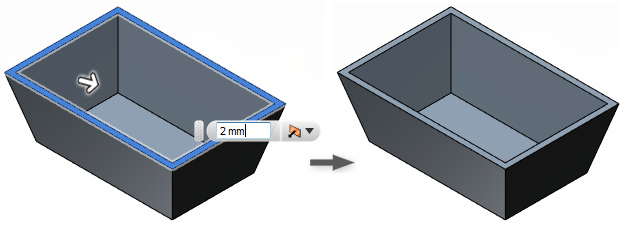

Vaciado

Utilice MODIFICAR Vaciado para crear un cuerpo sólido de pared fina.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Elimina material del interior de una pieza, creando una cavidad hueca con paredes del espesor determinado.
• Puede desfasar la pared hacia el interior o el exterior del cuerpo.
• Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer los valores de Espesor.

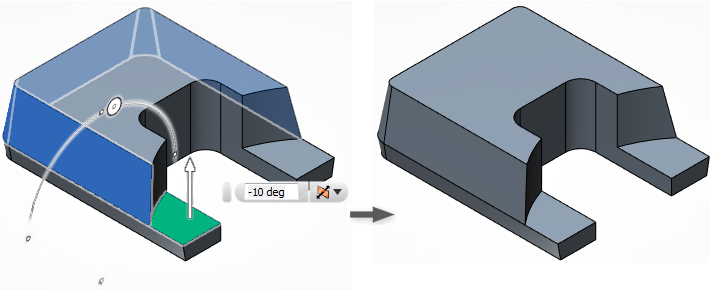

Ángulo

Utilice MODIFICAR Ángulo para crear caras en ángulo en cuerpos sólidos.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• El plano neutro que seleccione establece el modo en que se desmoldean las caras y la dirección de desmoldeo.
• Puede desfasar la pared hacia el interior o el exterior del cuerpo.
• Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer los valores de Ángulo.

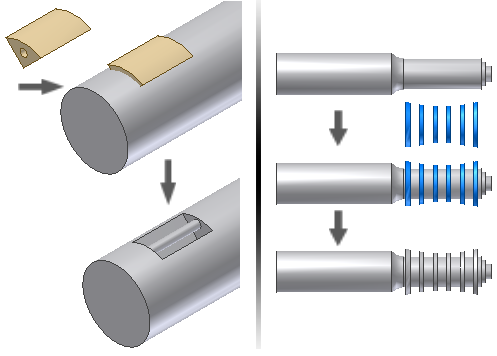

Combinar

Utilice MODIFICAR Combinar para llevar a cabo operaciones booleanas entre los componentes.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• El Cuerpo de destino se ve afectado por los Cuerpos de herramienta.
• Los cuerpos de herramienta se consumen a menos que se seleccione Conservar herramientas.
• El componente original se modifica a menos que se seleccione Nuevo componente.
• Seleccione la operación Booleana adecuada para sus necesidades de modelado.

Reemplazar cara

Utilice MODIFICAR Reemplazar cara para reemplazar una cara existente con una nueva superficie o un nuevo plano de trabajo.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• La nueva cara debe intersecarse completamente con la pieza existente.
• Las Caras de destino reemplazan a las Caras de origen.
• Alarga las caras adyacentes para recortar la nueva superficie y coser la cara del sólido.

Dividir cuerpo

Utilice MODIFICAR Dividir Dividir cuerpo para dividir un cuerpo sólido.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Para la Herramienta de división puede seleccionar superficies, planos de trabajo o la geometría del boceto.
• Alargar herramienta de división alarga la herramienta para poder intersecar completamente los cuerpos de destino.

División de una línea de partición

Utilice MODIFICAR Dividir División de una línea de partición para dividir un cuerpo sólido mediante superficies generadas a partir de sus líneas de partición.

Características destacadas del comando:

• La información de herramientas del cursor le guía a través del proceso.
• Seleccione un plano o un eje para definir la Dirección de desmoldeo.
• Para la Herramienta de división puede seleccionar superficies, planos de trabajo o la geometría del boceto.
• La Operación controla la forma en que se divide el cuerpo sólido.
