Todos los comandos que se presentan aquí se encuentran en la sección Sólidos del grupo CREAR.

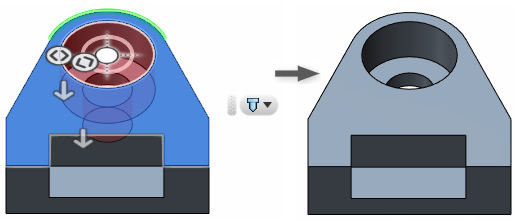

Agujero
Utilice CREAR
Agujero para crear una operación de extrusión rectangular en un plano de trabajo o una cara.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Puede hacer clic en la geometría para forzar el centro del agujero a la ubicación adecuada.
- Use los manipuladores y los campos de entrada del cuadro de diálogo para definir las distintas cotas según el tipo de agujero.
- Para definir cotas, también puede hacer clic en las flechas desplegables del cuadro de diálogo y seleccionar cotas, Medir o Volver a anclar.
- Seleccione el parámetro Objetos para cortar adecuado para sus necesidades de modelado.
Bobina
Utilice CREARMás sólidosBobina para crear una geometría de sólido helicoidal.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Comience con el perfil de la bobina en una cara o en un plano.
- Controle el Tipo de la bobina y la geometría asociada con los diferentes controles desplegables.
- Use los manipuladores y los campos de entrada del cuadro de diálogo para definir las cotas y las cuentas según el tipo de bobina.
- Para definir cotas, también puede hacer clic en las flechas desplegables del cuadro de diálogo y seleccionar cotas, Medir o Volver a anclar.
- Seleccione la operación Booleana adecuada para sus necesidades de modelado.
- Seleccione el parámetro Objetos para cortar adecuado para sus necesidades de modelado.
Rosca
Utilice CREARMás sólidosRosca para crear roscas ficticias o modeladas en un cilindro sólido.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Comience con el perfil de la bobina en una cara o en un plano.
- Controle el Tipo de la bobina y la geometría asociada con los diferentes controles desplegables.
- Use los manipuladores y los campos de entrada del cuadro de diálogo para definir las cotas y las cuentas según el tipo de bobina.
- Para definir cotas, también puede hacer clic en las flechas desplegables del cuadro de diálogo y seleccionar cotas, Medir o Volver a anclar.
- Seleccione la operación Booleana adecuada para sus necesidades de modelado.
- Seleccione el parámetro Objetos para cortar adecuado para sus necesidades de modelado.
Volumen de fluido
Utilice CREARVolumen de fluido para crear un modelo sólido basado en la forma interior o exterior de los cuerpos seleccionados.
Características destacadas del comando:
- La información de herramientas del cursor le guía a través del proceso.
- Seleccione los cuerpos para establecer los contornos de volumen.
- Las operaciones booleanas crean el volumen de fluido. Como tales, los volúmenes interno y externo del modelo deben ser discretos.
- Utilice herramientas como Parche, Solevación y Barrido, si fuera necesario, para cerrar los huecos entre los volúmenes interno y externo.
- Use los manipuladores y los campos de entrada del cuadro de diálogo para establecer el valor de Desfase.
- Para definir cotas, también puede hacer clic en las flechas desplegables del cuadro de diálogo y seleccionar cotas, Medir o Volver a anclar.
- Las caras tangentes y de suavizado se fusionan automáticamente. Use Dividir resultado para mantener las caras separadas.
