Affinement de la verrière

Comme avec l'entrée d'air ou le bord avant de l'intérieur du cockpit, vous allez réduire le lissage NURMS en renforçant une arête, c'est-à-dire en ajoutant des boucles d'arêtes à proximité. Vous effectuerez cette opération au niveau des pare-brise de la verrière du cockpit.

Préparation de la leçon :

1. Reprenez la scène de la leçon précédente ou ouvrez le fichier \modeling\p47\p47_canopy_smoothinggroups.max. .
2. Si vous ouvrez le fichier, sélectionnez l'objet Verrière. Si nécessaire, cliquez sur Mode Modifier dans le ruban.

Ajuster la verrière en goutte d'eau :

1. Dans le ruban groupe de fonctions Editer, activez (Boucle Rapide).
2. Ajoutez des boucles d'arêtes pour renforcer les pare-brise de la façon suivante :

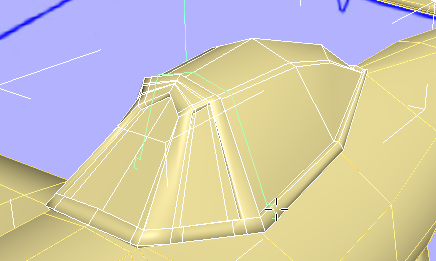

   • Vers l'avant des pare-brise latéraux, juste derrière le montant métallique.

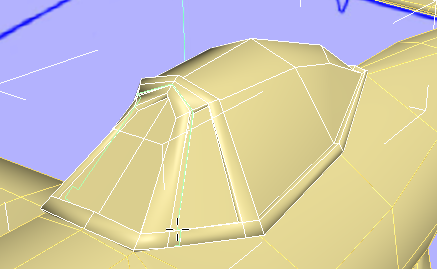

   • Sur le pare-brise avant, de l'autre côté du montant gauche.

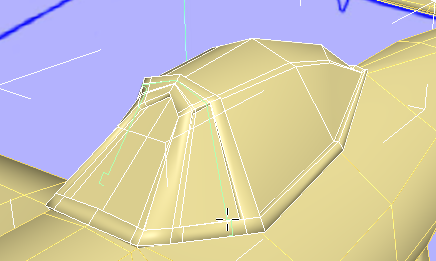

   • Toujours sur le pare-brise avant, mais du côté droit, à l'opposé de la boucle précédente.

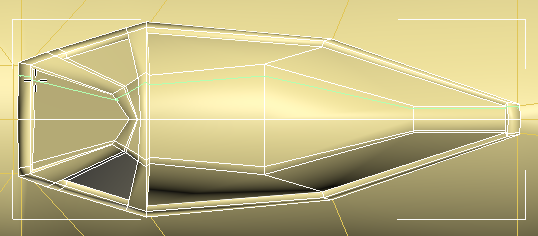

     Conseil : Cette boucle est plus facile à réaliser dans la fenêtre Dessus.

   • Juste devant l'arceau de sécurité.

   • Juste derrière l'arceau de sécurité.

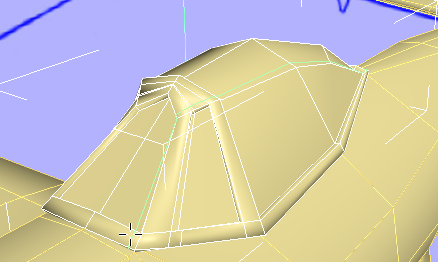

   • Enfin, ajoutez une boucle d'arêtes juste au-dessus du rebord de la verrière.

3. Cliquez avec le bouton droit de la souris pour quitter l'outil Boucle Rapide.

Revérifier le lissage :

1. Dans le ruban groupe de fonctions Editer, cliquez sur (NURMS) pour activer cet outil. Appuyez sur la touche F4 pour désactiver les faces délimitées.

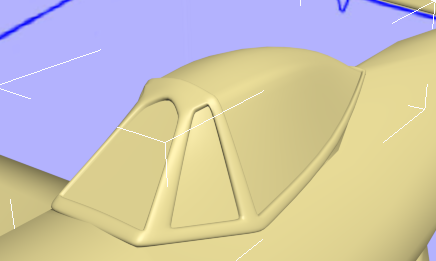

   La forme des pare-brise est à présent correcte et les arêtes entre les parties métalliques et en verre sont nettes.


2. Désactivez de nouveau (NURMS).
