La boîte de dialogue Taille radiale permet de déterminer la taille de votre effet d'objectif. La boîte de dialogue Taille radiale affiche une courbe avec un point à chaque extrémité, représentant la taille radiale de l'Effet d'objectif. La position par défaut de la courbe est définie de telle sorte que l'Effet d'objectif aura le même rayon autour du centre de l'effet.

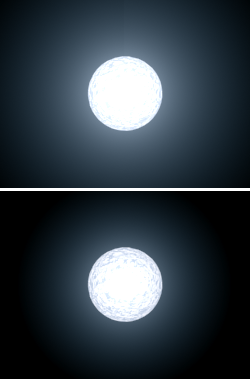

Objets avec des paramètres de taille radiale différents appliqués à la luisance
En ajoutant et en supprimant des points le long de la courbe, vous pouvez étendre davantage les zones de l'effet en plaçant un point du graphique sur une valeur supérieure à un. Vous pouvez également réduire les zones de l'effet en déplaçant un point entre un et zéro sur le graphique. Enfin, vous pouvez éliminer des zones de l'effet en plaçant un point du graphique au-dessous de zéro.
Les boutons qui apparaissent dans la partie inférieure de la boîte de dialogue permettent de changer l'affichage de cette dernière. Vous pouvez également entrer manuellement une position horizontale ou verticale en entrant une valeur dans ces deux zones de saisie.
Interface
Barre d'outils
-
Déplacement -
Déplace les points sélectionnés dans une direction quelconque. Cliquez et maintenez le bouton Déplacer enfoncé pour afficher l'icône déroulante. Vous pouvez alors sélectionner un bouton permettant de déplacer les points dans n’importe quelle direction, uniquement horizontalement ou uniquement verticalement. La fonction Déplacer reste active jusqu'à ce que vous cliquiez sur un autre bouton. Le bouton est jaune ou bleu (selon le schéma de couleurs) lorsqu'il est actif.
-
Modifier échelle point -
Met à l'échelle verticalement un point vers le haut ou le bas. Cliquez une fois pour activer l'option Modifier échelle point. La fonction Modifier échelle point reste active jusqu'à ce que vous cliquiez sur un autre bouton. Le bouton est jaune ou bleu lorsqu'il est actif.
-
Ajouter un point -
Permet d'ajouter des points le long de la courbe Taille radiale. Cliquez et maintenez le bouton Ajouter un point enfoncé pour afficher l'icône déroulante. Cette icône contient un bouton permettant d'ajouter un Point coin ou un Point Bézier. Cliquez une fois pour activer l'option Ajouter un point. La fonction Ajouter un point reste active jusqu'à ce que vous cliquiez sur un autre bouton. Le bouton est jaune ou bleu lorsqu'il est actif.
-
Supprimer point -
Supprime les points sélectionnés.
Barre d'état
- Position horizontale
-
Permet d'entrer manuellement une valeur de position horizontale pour un point sélectionné.
- Position verticale
-
Permet d'entrer manuellement une valeur de position verticale pour un point sélectionné.
-
Panoramique -
Permet de cliquer et de faire glisser le graphique Taille radiale et de le déplacer vers la gauche, la droite, le haut ou le bas. Cliquez une fois pour activer l'option Panoramique. Cette option reste active jusqu'à ce que vous cliquiez sur un autre bouton. Le bouton est mis en surbrillance lorsqu'il est activé.
-
Cadrer -
Règle la courbe dans la boîte de dialogue horizontalement et verticalement, de façon à ce que la courbe entière soit visible.
-
Cadrer horizontalement -
Règle la courbe dans la boîte de dialogue horizontalement de façon à ce que la longueur complète de la courbe soit visible.
-
Cadrer verticalement -
Règle la taille du graphique Taille radiale verticalement de façon à ce que la hauteur complète de la courbe soit visible.
-
Zoom horizontal -
Met à l'échelle la largeur du graphique Taille radiale.
-
Zoom vertical -
Met à l'échelle la longueur du graphique Taille radiale.
-
Zoom -
Effectue un zoom avant et arrière sur l'ensemble du graphique Taille radiale.
-
Zoom région -
Permet de faire glisser une région dans le graphique Taille radiale et de mettre à l'échelle la région de façon à remplir la fenêtre.
