Sous-opérateur Canalisation

Le sous-opérateur Canalisation de produire en sortie l'une de plusieurs entrées de données en fonction des valeurs définies dans une « vanne ». Il comporte au moins deux entrées : une vanne (qui est toujours la première entrée) et une ou plusieurs entrées de données. Par exemple, le sous-opérateur Canalisation par défaut comporte une vanne booléenne et deux entrées de données réelles, et produit les données d'une des deux entrées en fonction des données reçues par l'entrée booléenne.

Avec d'autres types de vannes, vous pouvez définir des intervalles pour le flux de la vanne ; l'intervalle dans lequel se situe la valeur d'entrée de la vanne détermine l'entrée de donnée que la vanne laisse passer. Par exemple, vous pouvez avoir un entrée de type Entier pour la vanne (I1) et trois entrées de données de type Réel (R2, R3, R4) et produire R2 si I1<= 0 ; R3 si I1 > 0 et <= 50 ; ou R4 si I1 > 50.

Interface

Type de données
Sélectionnez le type de données des flux entrant et sortant de la « canalisation ». La plupart de ces types ne nécessitent pas d'explication ; pour une discussion sur les autres types, reportez-vous à la rubrique Types de données.
Type de vanne
Sélectionnez le type de données du flux entrant de la vanne, que le sous-opérateur utilise pour déterminer l'entrée de données qui est transmise. Ces types de données sont explicites.
[liste déroulante]
Cette liste, qui permet de choisir les conditions de canalisation, est disponible lorsque Type de vanne est défini sur Vecteur ou Entier.

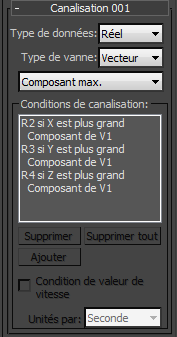

Pour ce qui est de la vanne, les valeurs entrantes V1.x, V1.y, V1.z (composants du vecteur) deviennent les contrôleurs de la vanne. La liste déroulante permet de choisir la façon dont les composants du vecteur sont utilisés pour la canalisation : Composant max., Composant max. absolu, Composant min. ou Composant min. absolu. Avec une vanne de type Vecteur, les boutons Ajouter et Supprimer ne sont pas disponibles, car le nombre de canaux de données d'entrée est fixé à trois ; il en va de même pour une vanne de type Booléen, le nombre de canaux de données d'entrée étant fixé à deux.

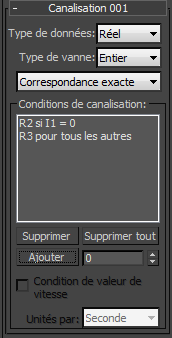

Dans le cas d'un Entier, la liste déroulante propose deux options : Intervalles, qui est le mode standard pour la plupart des types de vannes, et Correspondance exacte, qui teste uniquement l'égalité entre les valeurs spécifiées.

Zone Conditions de canalisation

La zone de liste de la zone Conditions de canalisation affiche les conditions utilisées pour déterminer l'entrée de données qui est transmise. Pour tous les types de vannes à l'exception de Booléen, il s'agit d'intervalles basés sur des valeurs que vous spécifiez. Par défaut, si le type de vanne n'est pas Booléen, il y a une seule condition (et une seule entrée), laquelle est définie sur Tout, ce qui signifie que les données d'entrée sont simplement transmises. Le bouton Ajouter permet d'ajouter d'autres conditions.

Supprimer
Supprime la condition sélectionnée de la liste et l'entrée correspondante du sous-opérateur.
Supprimer tout
Supprime toutes les conditions de la liste, rétablissant ainsi la condition d'origine (Tout).
Ajouter
Ajoute une condition <= (inférieur ou égal à) à la liste, en fonction de la valeur courante du champ numérique situé à droite de ce bouton. Par exemple, en partant d'une seule condition Tout, si Type de données=Matrice, Type de vanne=Flottant et si le champ numérique est défini sur 0.5, lorsque vous cliquez sur Ajouter, vous obtenez deux conditions : M2 si R1<= 0.5 et M3 si R1 > 0.5.

Le sous-opérateur Canalisation prend en charge au maximum sept conditions <= ; lorsque la septième est ajoutée, le bouton Ajouter devient indisponible. Les conditions sont automatiquement triées par ordre numérique croissant.

Condition de valeur de vitesse/Condition de taux
Cette case à cocher est uniquement disponible lorsque Type de vanne = Unité univers ou Angle. Lorsque Type de vanne = Angle et que la case à cocher est activée (Condition de taux de révolution), la condition est considérée comme une vitesse angulaire plutôt qu'un angle spécifique. Lorsque Type de vanne = Unité univers et que la case à cocher est activée (Condition de valeur de vitesse), la condition est considérée comme une vitesse, plutôt qu'une position spécifique.
Unités par
Choisissez Image, Seconde ou Marque.
