La map Entaille est une map 3D procédurale. Lors du rendu par lignes de balayage, cette map produit un motif aléatoire en fonction d'un bruit fractal. Le rendu du motif dépend du type de map.
-
Editeur de matériaux > Navigateur de matériaux/maps > Maps > Standard > Entaille

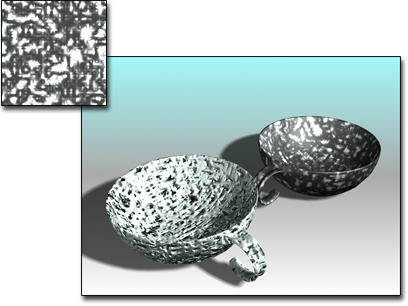

Map Entaille utilisée pour la tasse de gauche ; la tasse de droite a le même motif mais sans entailles
Effet des paramètres par défaut
Valeurs par défaut : Itérations = 2, Taille = 200, Portée = 20
La map Entaille est avant tout une map relief et ses paramètres par défaut sont spécialement adaptés à ce type d'utilisation. Lorsqu'elle est utilisée comme map Relief, la map Entaille produit des encoches tridimensionnelles sur la surface d'un objet. Vous pouvez modifier les paramètres qui déterminent la taille, la profondeur et la complexité des entailles.
La map Entaille peut également être d'un autre type. Par exemple, si vous l'utilisez comme map de type couleur diffuse, vous obtenez un motif bicolore aléatoire sur la surface de l'objet. Chacune des deux couleurs peut être remplacée par une autre map.
Maps relief Entaille
Gauche : les paramètres par défaut génèrent des encoches relativement uniformes sur la surface.
Droite : la valeur du paramètre Portée a été augmentée pour créer des entailles plus profondes et plus irrégulières.
Maps Entaille diffuse
Gauche : la map Entaille est utilisée comme map diffuse bicolore.
Droite : les couleurs sont remplacées par des maps Entaille et Marbre.
Procédures
Pour remplacer une couleur :
- Cliquez sur l'échantillon Couleur 1 ou Couleur 2.
- Choisissez une couleur de remplacement dans le sélecteur de couleurs.
La couleur choisie apparaît dans le sélecteur de couleurs ainsi que dans le champ échantillon.
Pour permuter les couleurs :
- Cliquez sur Permuter.
Les deux couleurs sont interverties dans les échantillons de couleur et dans le champ échantillon.
Pour remplacer une couleur par une map :
- Cliquez sur un bouton de map intitulé Aucun en regard de l'un des échantillons de couleur.
3ds Max ouvre le Navigateur de matériaux/maps.
- Sélectionnez une map dans la liste.
Le champ échantillon affiche alors cette map à la place de la couleur.
Vous pouvez également utiliser l'éditeur de matériaux détaillé pour relier une map pour la Couleur 1 et Couleur 2.

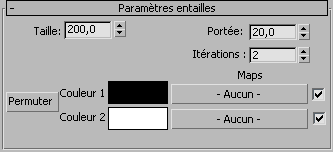

Interface
- Taille
-
Définit la taille relative des entailles. Lorsque cette taille augmente, le nombre d'entailles diminue alors que les autres paramètres restent inchangés. Valeur par défaut : 200.
Le fait de réduire la valeur du paramètre Taille a pour effet de créer de minuscules encoches réparties sur la surface de manière assez uniforme. L’effet obtenu est similaire à celui d'une surface recouverte de sable.
Le fait d'augmenter la valeur du paramètre Taille a pour effet de créer des gorges et des creux importants sur la surface. L'effet peut parfois prendre l'apparence de lave durcie.
Taille = 10, 500 et 1000
Itérations = 1, Portée = 20 (valeur par défaut)
Taille = 10, 500 et 1000
Itérations = 3, Portée = 20 (valeur par défaut)
La même valeur est attribuée au paramètre Taille de chaque ensemble de trois sphères, mais le nombre d'itérations varie. Le paramètre Portée est constant dans les deux ensembles.
- Portée
-
Détermine la couverture relative des deux couleurs. Des valeurs supérieures augmentent la couverture de la couleur 2, alors que des valeurs inférieures augmentent la couverture de la couleur 1. Valeur par défaut : 20.
Lorsque vous utilisez Entaille comme map relief, une augmentation de la valeur Portée rend généralement l'entaille plus profonde.
Dans les illustrations suivantes, chaque jeu de trois sphères utilise le même intervalle de Portée, mais la variable Taille varie entre les deux jeux. La valeur Itérations est la même dans les deux jeux.
Taille = 10, Itérations = 3
Portée = 5, 20 (valeur par défaut) et 100
Taille = 1000, Itérations = 3
Portée = 5, 20 (valeur par défaut) et 100
- Itérations
-
Définit le nombre de calculs utilisés pour créer les entailles. Valeur par défaut : 2.
La map Entaille est basée sur un bruit fractal. Lors du rendu, une surface entaillée est calculée une ou plusieurs fois pour produire l'effet final. Chaque passe de calcul est une itération.
Au fur et à mesure qu'une surface est calculée, chaque itération accroît le nombre d'entailles et, par-là même, la complexité de la surface (les entailles deviennent de plus en plus creusées).
La texture Entaille fait appel à des calculs complexes, en particulier pour les dernières itérations. Le rendu peut s'en trouver considérablement ralenti.
Itérations = 1, 3 et 6
Taille = 500, Portée = 20
Les entailles des trois sphères ont la même taille et la même portée. Seul le nombre d'itérations varie.
- Permuter
-
Inverse la position des couleurs ou des maps.
- Couleurs
-
Permettent de choisir une combinaison de deux couleurs pour un composant de couleur (dans le cas d'une map diffuse, par exemple). Valeurs par défaut : noir pour la Couleur 1 et blanc pour la Couleur 2.
La map Entaille permet aussi de créer des motifs sur la couleur et la surface d'un objet. Si vous l'utilisez comme map diffuse, toute la surface est affectée.
Taille = 500, Portée = 60
Itérations = 2
Le mélange des deux couleurs produit un motif aléatoire créé en fonction des paramètres Taille, Portée et Itérations. Les couleurs par défaut sont le noir et le blanc, mais vous pouvez les remplacer ou les intervertir.
Sphère de gauche : définit la couleur sur noir et blanc.
Sphère centrale : remplace le blanc par le rouge.
Sphère de droite : permute le noir et le rouge.
En modifiant la valeur des paramètres Portée, Taille et Itérations, vous faites varier le motif de la map Entaille diffuse.
- Taille : définit la densité du motif des entailles. Si la valeur de ce paramètre est peu élevée, le motif est dense. Au fur et à mesure que la valeur du paramètre Taille augmente (les autres paramètres restant inchangés), le motif devient clairsemé.
- Portée : définit la portée de la couleur dans le motif des entailles. Lorsque cette valeur est faible, la couleur 1 (le noir) domine. Au fur et à mesure que la valeur du paramètre Portée augmente, la couleur 2 (le blanc) remplace la couleur 1.
- Itérations : définit les itérations de couleur dans le motif des entailles. Lorsque cette valeur est faible, la couleur 1 domine. Au fur et à mesure que le nombre d'itérations augmente, la couleur 2 devient de plus en plus visible dans le motif.
Dans les exemples suivants, la map Entaille est utilisée comme map diffuse. Les couleurs par défaut (noir et blanc) sont employées.
Taille = 100, 500 et 1000
Portée = 20, Itérations = 2
Couleur 1, 2 = noir, blanc (valeurs par défaut)
Portée = 20, 50 et 100
Taille = 500, Itérations = 2
Itérations = 2, 4 et 8
Taille = 500, Portée = 20
- Maps
-
Remplace les couleurs par des maps dans le motif des entailles. Les cases à cocher permettent d'activer ou de désactiver les maps qui leur sont associées.
Vous pouvez remplacer par une map l'une des couleurs des entailles ou les deux. Tout type de map peut être utilisé, y compris Entaille. La map choisie remplace la couleur, qui est désormais sans effet.
Dans les trois sphères ci-dessous, les couleurs sont progressivement remplacées par des maps. Les paramètres de la map Entaille d'origine sont identiques pour toutes les sphères.
Taille = 500, Portée = 60, Itérations = 2
Sphère de gauche : applique la map Entaille comme map diffuse. Couleur 1 = noir, Couleur 2 = rouge.
Sphère centrale : remplace le noir par la map Entaille (toutes les valeurs par défaut).
Sphère de droite : remplace le rouge par la map Marbre (toutes les valeurs par défaut).
