Les objets de modèle (poutres, tôles, caillebotis, etc.) et les assemblages (groupes d'éléments assemblés selon des critères spécifiques) sont décrits par différentes informations de fabrication dans le modèle, en fonction de l'état du projet :
Etat d'approbation, Code approbation et Commentaire approbation indiquent l'état de modélisation d'un assemblage.

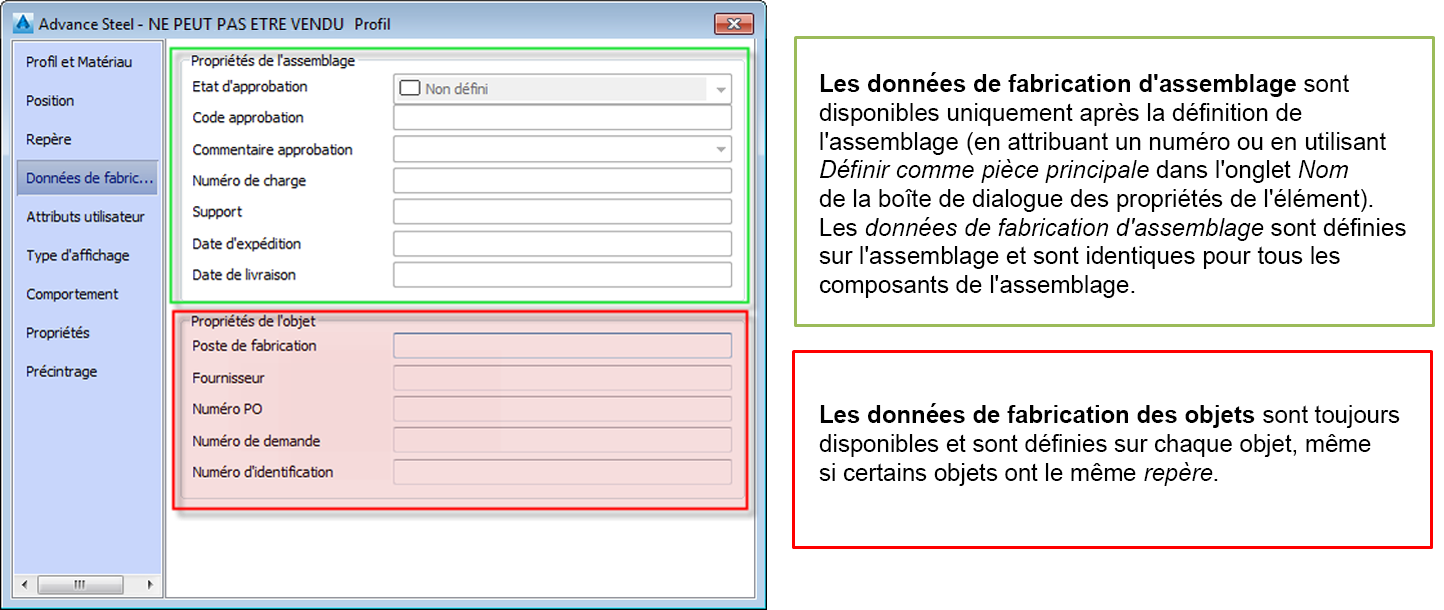

Données de fabrication de l'assemblage :
- Numéro de charge – Numéro de note de livraison
- Support
- Date d'expédition
- Date de livraison
Données de fabrication des éléments :
- Poste de fabrication
- Fournisseur
- Numéro PO - Numéro de bon de commande
- Numéro de demande : code d'identification utilisé pour faire référence à une demande spécifique
- Nombre d'identification : numéro du coupon d'identification qui est estampillé sur une tôle de matériau après son retrait de la poche de coulée et son laminage à l'aciérie.

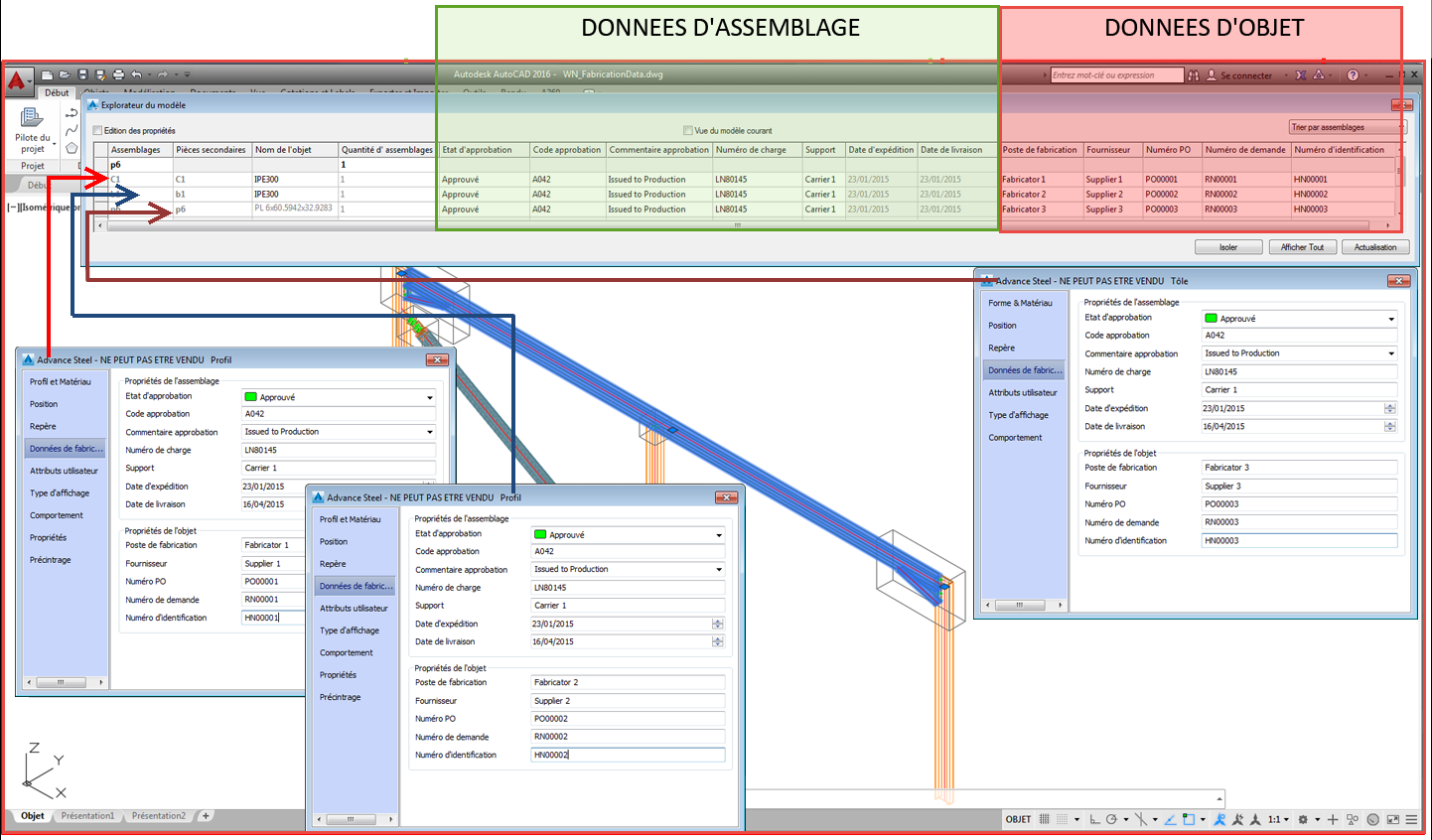

Vous pouvez accéder aux données de fabrication et les modifier à partir de l'Explorateur du modèle dans la palette de l'outil de sélection :

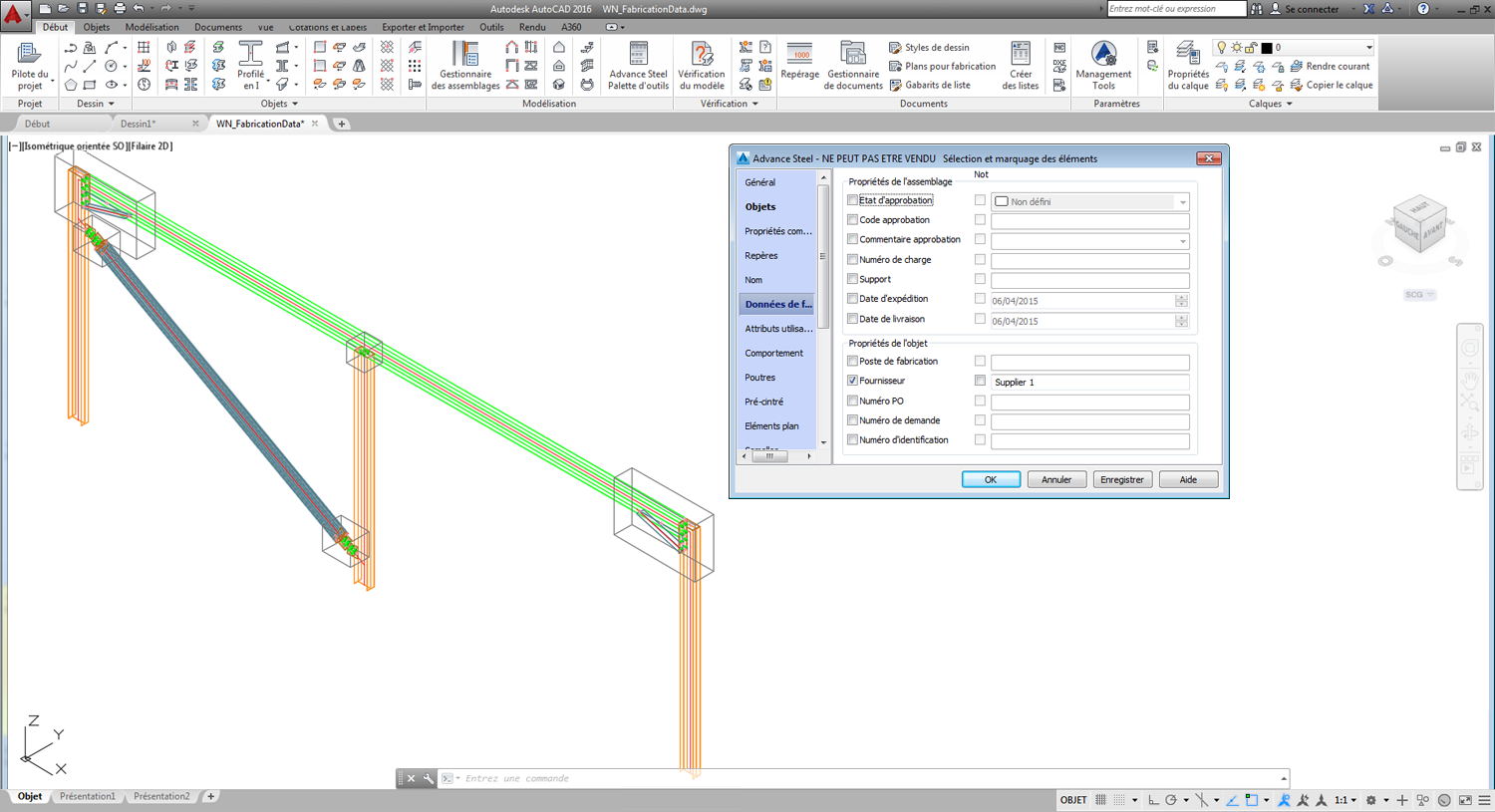

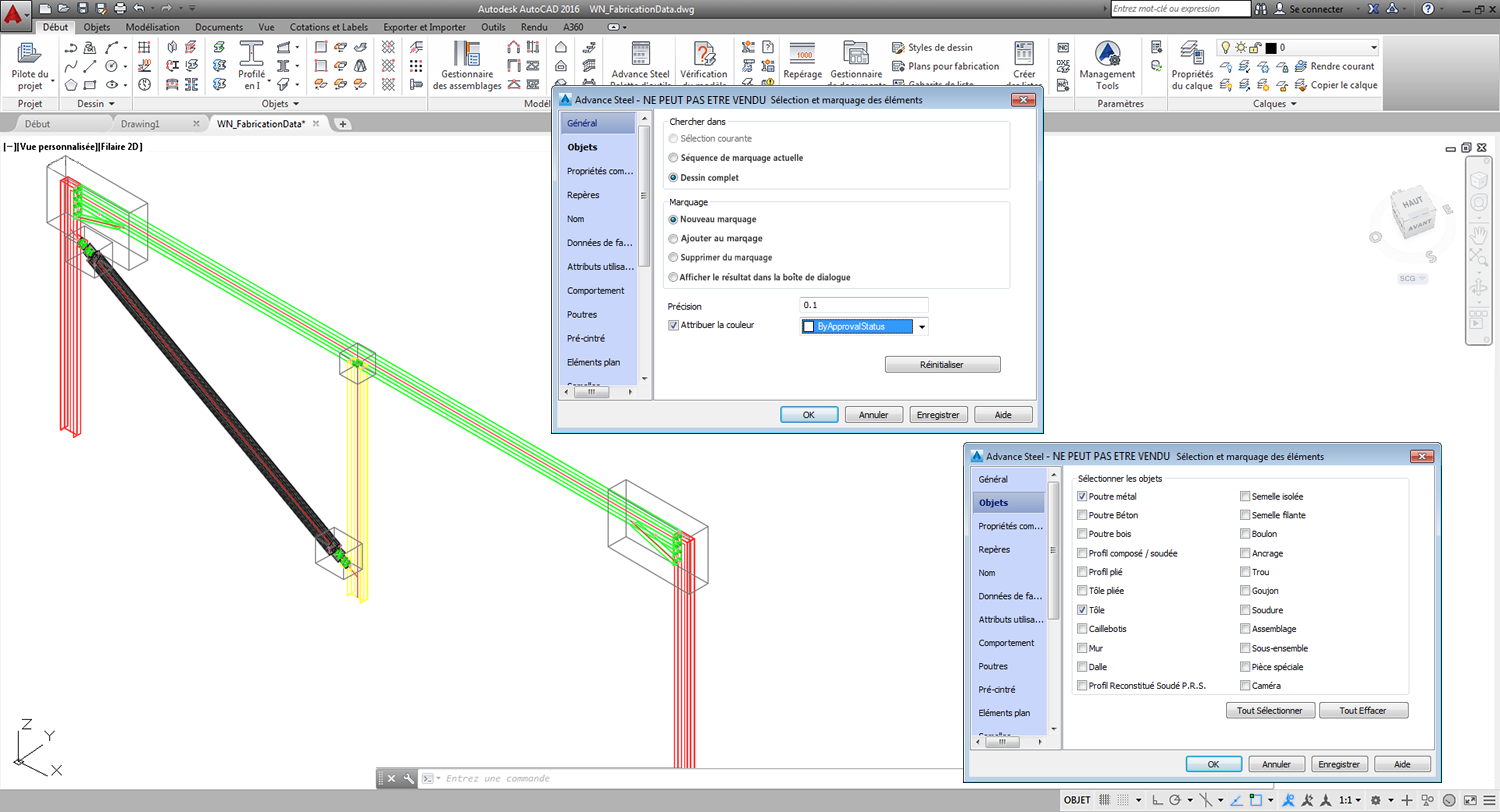

Sélection et marquage des éléments offre de nouvelles options qui permettent de marquer des éléments en fonction de l'Etat d'approbation ou d'effectuer une recherche en fonction des informations de fabrication.

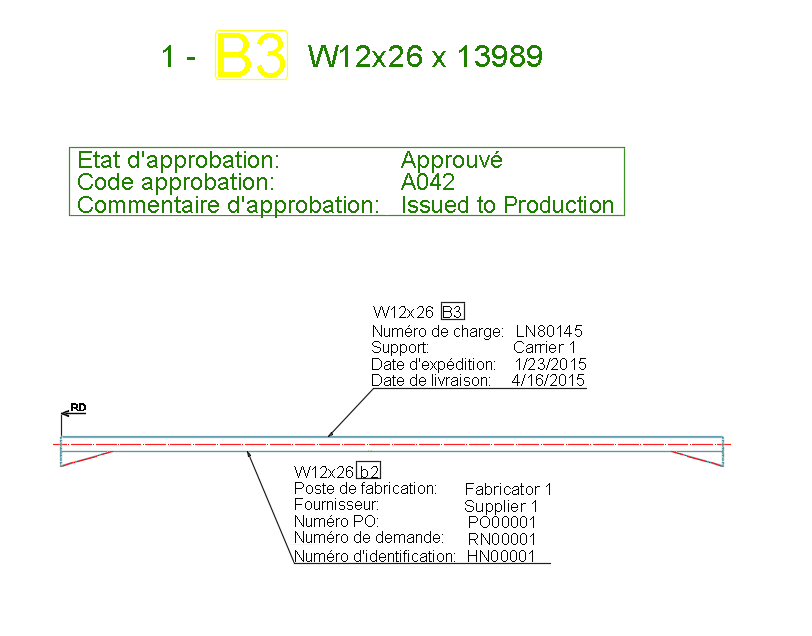

Les jetons de plan contiennent de nouvelles informations, de sorte que vous pouvez les insérer dans les labels et les symboles.
