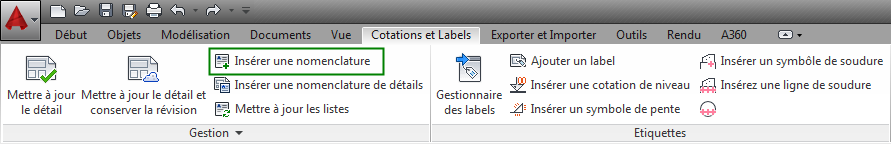

La commande Insérer une liste a été modifiée de sorte que vous pouvez désormais créer des listes dans les plans d'ensemble. Le nom de la commande dans le ruban a été modifié en Insérer une nomenclature et se trouve au même emplacement qu'auparavant :
Cotations et Labels
>
panneau Gestion
:
Le workflow de création de liste est le même que dans les versions antérieures du logiciel : dans un plan d'ensemble, lorsque vous accédez à la commande dans le ruban, vous devez sélectionner la position de la liste en cliquant deux fois pour représenter le premier point et le deuxième point de la diagonale de la liste.
Une fois la position définie, la fenêtre des propriétés de la liste s'affiche. Dans cette fenêtre, vous devez sélectionner un fichier gabarit de liste.
Une fois le fichier gabarit sélectionné, fermez la fenêtre des propriétés et utilisez la commande Mettre à jour les listes dans le ruban pour remplir la liste avec les valeurs demandées.

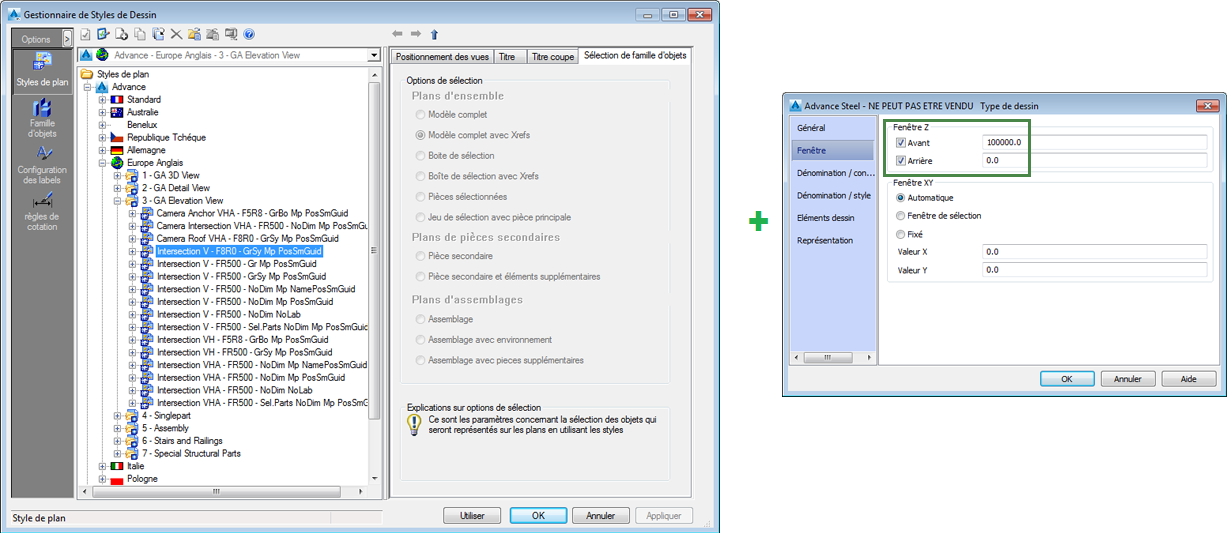

Remarque : Dans le cas d'une présentation partielle qui a été créée à l'aide d'un style de plan qui utilise les options Modèle complet ou Modèle complet avec Xrefs dans Sélection de famille d'objets (dans le Gestionnaire des styles de plan), les listes créées dans cette vue contiendront tous les objets du modèle, et non uniquement ceux inclus dans la boîte de sélection.
Les listes créées pour ce type de présentation partielle seront signalées par un texte d'avertissement placé dans la partie inférieure, indiquant que le contenu de la liste n'est pas cohérent avec le contenu de la présentation. Ce texte fait partie de la liste, partage le même style de texte et se déplace avec la liste. Il ne peut pas être supprimé.
Si le style de détail utilise l'option Boîte de sélection ou Boîte de sélection avec Xrefs, ce texte ne sera pas ajouté à la liste.
Remarque : Les quantités indiquées dans la liste pour les pièces simples sont des quantités totales. Dans le cas d'une présentation partielle, la quantité affichée dans la liste pour chaque pièce sera la quantité totale existant dans le modèle de la pièce concernée, même si tous ces objets identiques ne sont pas présents dans la vue.
Remarque : Dans le cas d'un modèle non numéroté, toutes les quantités affichées dans la liste sont uniques.
Remarque : Lorsque le plan contient des détails de type Pièce Principale et Pièce secondaire, la liste créée pour la totalité du plan ne contient que les éléments du détail Pièce principale.
Remarque : Lorsque le dessin contient des détails Pièce principale et des Présentations, la liste créée pour la totalité du plan ne contient que les éléments du détail Pièce principale. Si vous souhaitez créer une liste pour la présentation, vous pouvez utiliser la commande Insérer une nomenclature de détails.
Remarque : Lorsque le plan contient des détails Pièce principale et des Présentations, la liste contient tous les éléments de ces vues.
