De nouvelles propriétés ont été ajoutées pour les soudures et sont disponibles dans la boîte de dialogue des propriétés des soudures :

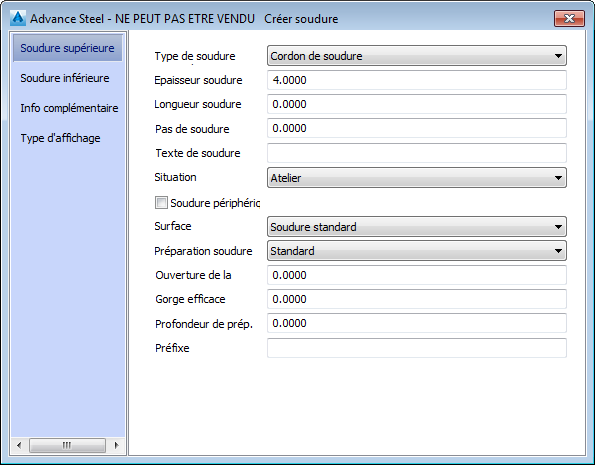

Onglet Soudure supérieure :
- Longueur de la soudure : champ de valeur (vide par défaut)
- Pas de soudure : champ de valeur (vide par défaut)
- Texte de soudure : champ de valeur (vide par défaut)
- Ouverture de la racine : champ de valeur (vide par défaut)
- Profondeur de prép. : champ de valeur (vide par défaut)
- Préfixe : champ de valeur (vide par défaut)

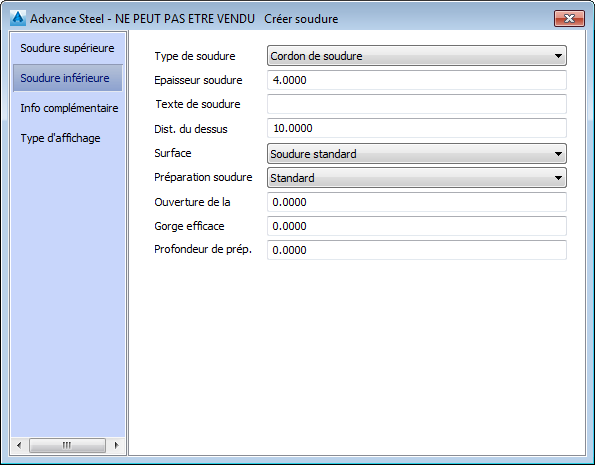

Onglet Soudure inférieure :
- Texte de soudure : champ de valeur (vide par défaut)
- Ouverture de la racine : champ de valeur (vide par défaut)
- Gorge efficace : champ de valeur (vide par défaut)
- Profondeur de prép. : champ de valeur (vide par défaut)
Nouvelle configuration de fichier gabarit de soudure (détails) : le fichier gabarit de soudure se trouve dans le dossier Symboles, sous le nom WeldTemplate.dwg.

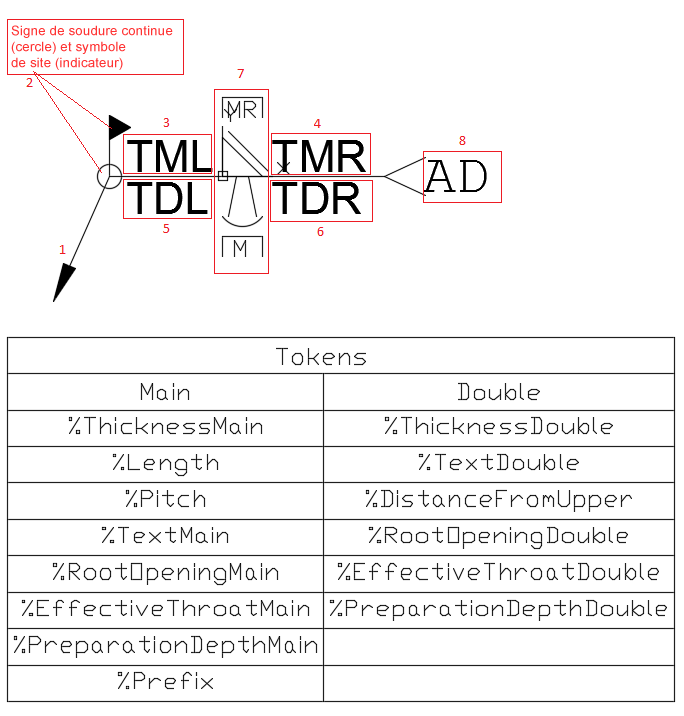

Paramètres configurables (voir image) :
- Ligne de repère : flèche, couleur, type de ligne, épaisseur de ligne (1)
- Symboles (soudure tout autour, symbole de site, type de soudure, forme de soudure, préparation de soudure) : couleur, conception, position (2, 7)
Remarque : Les symboles (2, 7) sont en corrélation avec les noms de calque. L'enregistrement du symbole dans un calque spécifique modifie le symbole. Pour les soudures, ces noms de calques se trouvent dans le dossier
AstorBase.mdb
> la
table WeldType
: pour l'activation des soudures dans la boîte de dialogue des soudures également ou dans
Management Tools
>
Modification des tables
>
AstorBase > WeldType
.
- Texte de l'attribut de la soudure principal : affiche les informations de soudure souhaitées du tableau ci-dessous (colonne de gauche), couleur du texte, style du texte, position du texte (3, 4)
- Texte de l'attribut de la soudure double : affiche les informations de soudure que vous souhaitez à partir du tableau ci-dessous (colonne de droite), couleur du texte, style du texte, position du texte (5, 6)
- Informations supplémentaires sur le texte : couleur, style du texte (8)
Remarque : les informations sur le texte de la soudure placées dans les attributs affichent la variable configurée si les informations sont également disponibles dans la boîte de dialogue de soudure. La suppression de l'une des variables de l'attribut permet également de supprimer les informations du label de soudure, même si elles sont définies dans la boîte de dialogue de soudure.
Remarque : pour les normes ISO, nous avons un fichier gabarit avec ligne d'orientation qui est installé avec la version en anglais internationale d'AS, et vous pouvez choisir dans Management Tools :
Variables
>
Dessin - Général
>
Général
>
Nom du fichier gabarit de soudure par défaut
: WeldTemplate.dwg ou WeldTemplateOrientationLine.dwg.

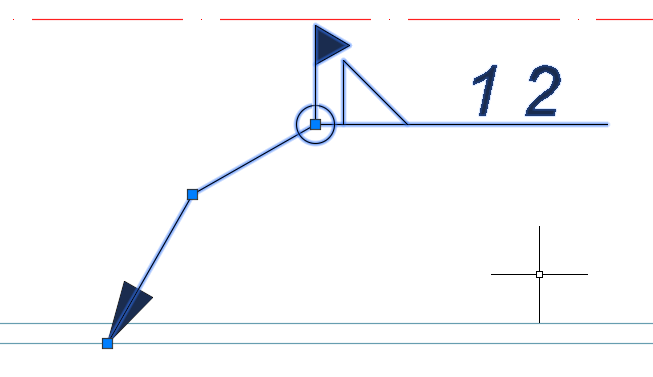

Poignée sur la ligne de repère de soudure :
- Poignée sur la ligne de repère pour une réorganisation améliorée du label.

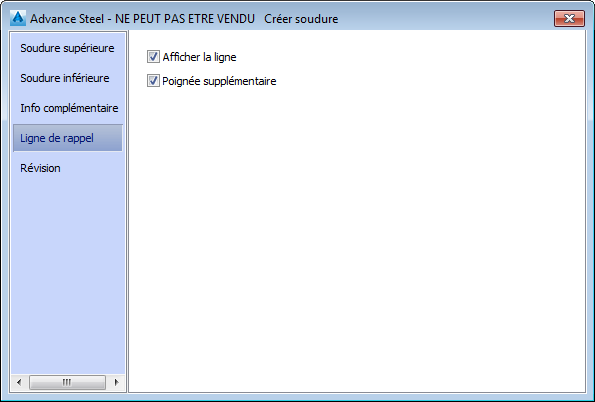

- Case à cocher pour scinder la ligne dans la boîte de dialogue des propriétés de soudure.
