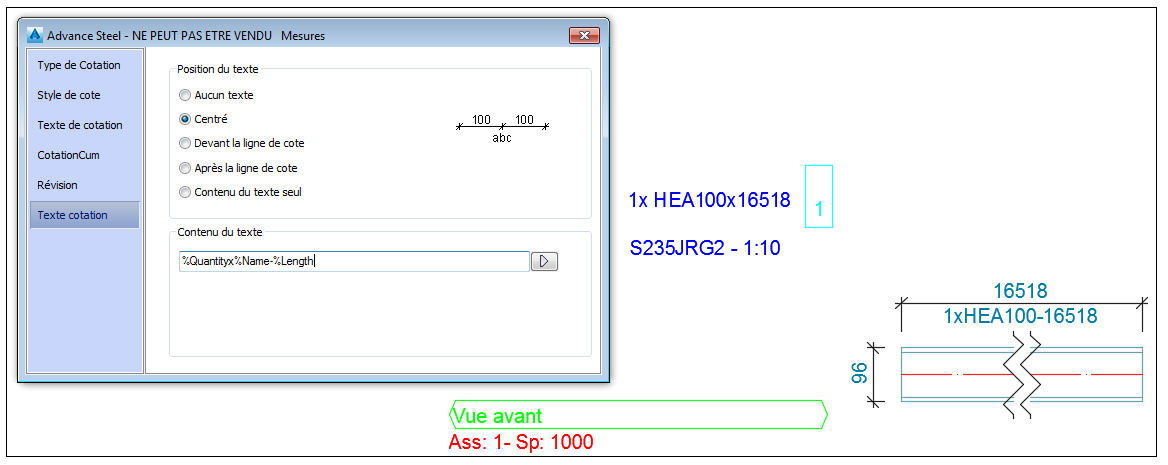

La fonction Texte cotation vous permet d'améliorer les cotations en affectant des labels à la ligne de cotation. Le label peut contenir des informations relatives à l'objet ainsi que du texte utilisateur. La position du label peut être configurée dans le Gestionnaire de styles de dessin ou dans la page des propriétés de cotations existantes. Actuellement, seules les cotations linéaires et alignées prennent en charge cette option.
Vous pouvez formater le texte du label de la même manière que vous formatez le texte de la valeur de cotation.

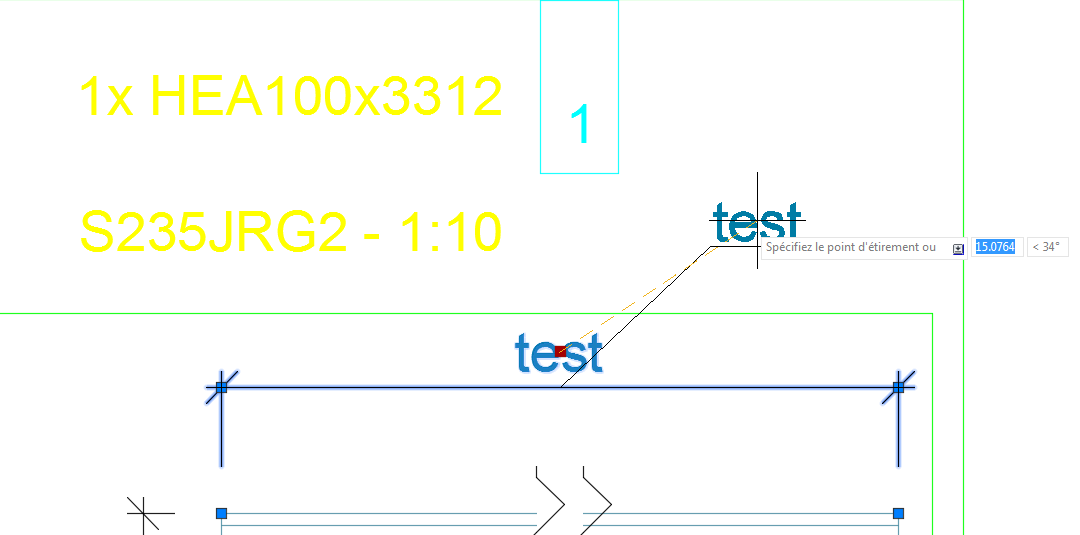

Les lignes de cotation sont automatiquement étendues selon la longueur du texte du label lorsque le label est placé avant ou après la ligne de cotation. Vous pouvez facilement modifier la position du label après sa création à l'aide d'une poignée attachée au texte.
Vous pouvez également combiner les cotations avec des labels identiques. Les modifications apportées au placement des labels sont conservées après une mise à jour

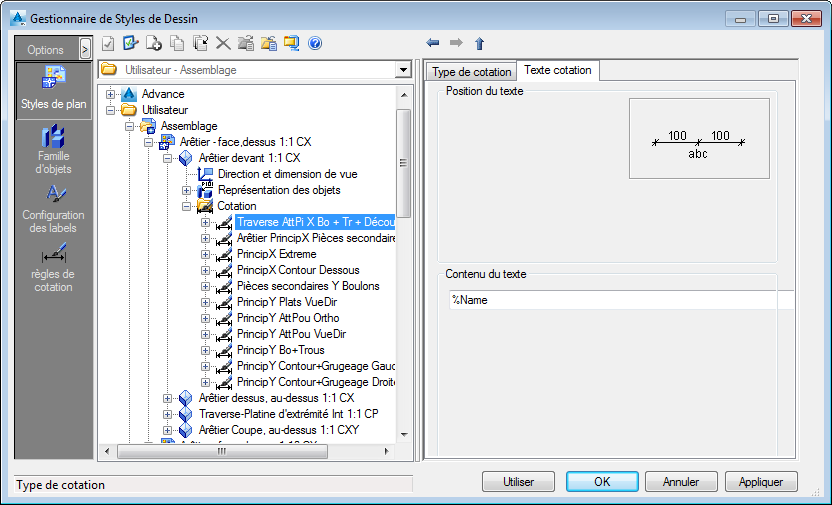

Lorsqu'un label de cotation est ajouté au Gestionnaire des styles de dessin, il est automatiquement appliqué dans le dessin de détail lorsque le style est utilisé.

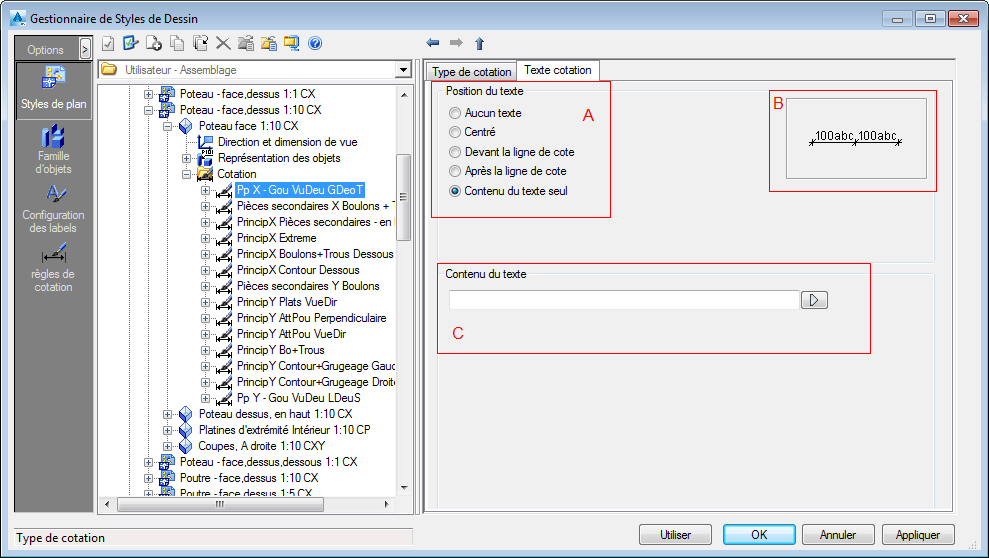

Toute modification effectuée dans la zone A est corrélée avec une modification de l'image dans la zone B et elle vous donne un aperçu de ce que vous verrez dans vos dessins de détail.

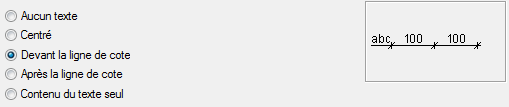

Zones A et B : détails

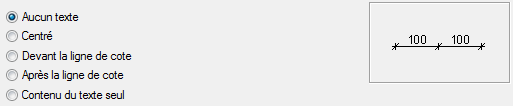

- Aucun texte : n'affiche aucune information supplémentaire dans le texte de cotation :

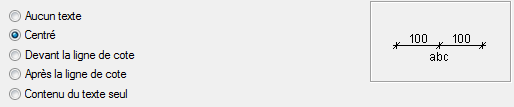

- Centré : permet de placer l'étiquette au centre, sous le texte de cotation :
- Devant la ligne de cote : permet de placer le label avant de la ligne de cotation avec une ligne d'attache :

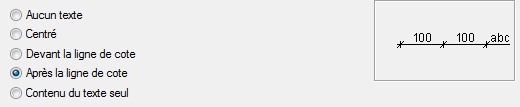

- Après la ligne de cote : permet de placer le label après la ligne de cotation avec une ligne d'attache :

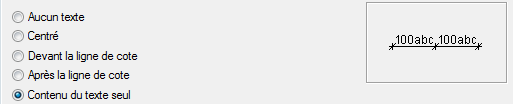

- Contenu du texte seul : permet de placer le label de chaque texte de cotation :
Zone C - Détails
Vous pouvez configurer les éléments à afficher dans le label de cotation à l'aide de cette commande :
Il est conseillé d'utiliser la variable Valeur de cote avec le positionnement de label : Contenu du texte seul pour un affichage et un fonctionnement corrects.

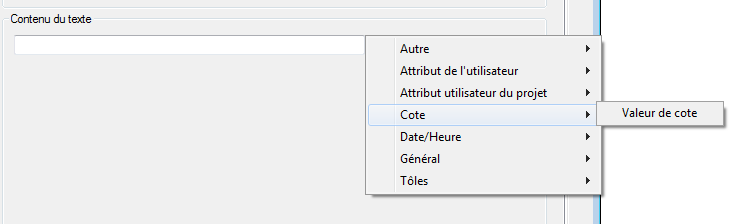

Cette variable représente la valeur de cotation pour chaque texte de cotation et peut être utilisée dans les cas où vous souhaitez combiner des variables personnalisées avec la valeur de cotation.

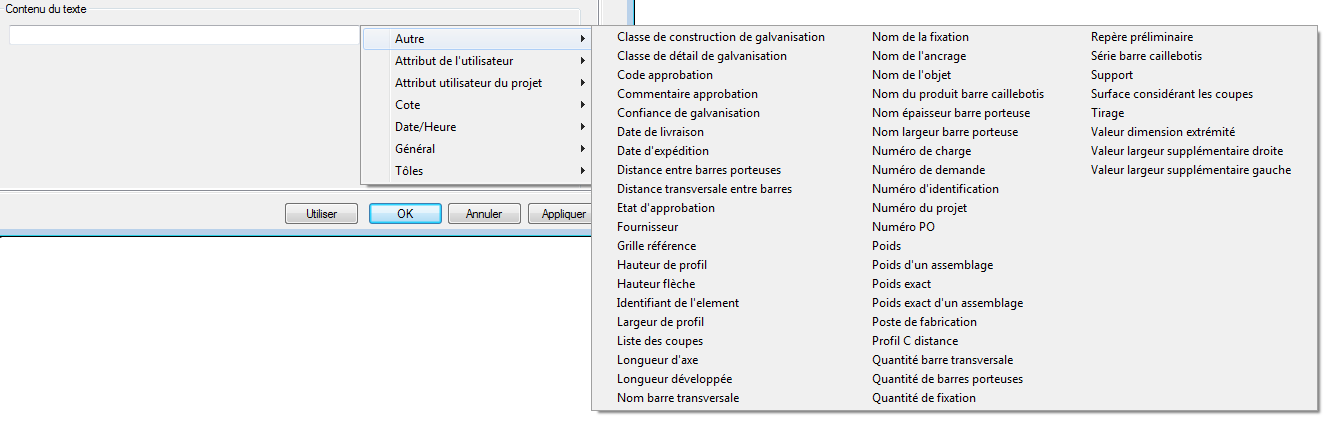

Vous pouvez parcourir le menu contextuel et choisir les variables à afficher dans les dessins de détail.
