Zone de travail augmente les performances d'Advance Steel lorsque vous travaillez avec des modèles 3D volumineux. Il vous permet de définir un espace de travail dans le modèle qui distingue le niveau de détail. En dehors de la zone de travail, les objets Advance Steel sont affichés avec des graphismes simples. Dans la zone de travail, les objets s'affichent dans le niveau de détail complet et vous pouvez les modifier.

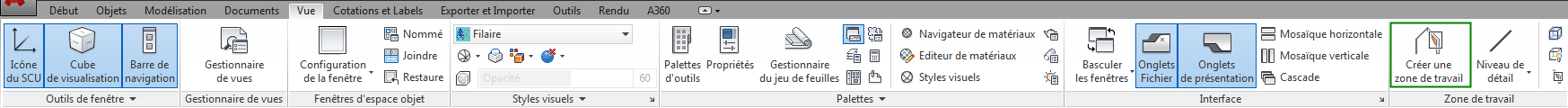

La zone de travail est définie à l'aide de la commande Créer une zone de travail : sur le ruban, l' onglet Vue > le panneau Zone de travail .
Deux points sont requis dans l'espace du modèle pour définir les coins opposés de la zone de travail. Le niveau de détail des objets situés à l'extérieur de la zone de travail peut être défini lors de la création ou modifié par le biais de quatre boutons disponibles sur le ruban.
Les niveaux de détails pour les entités extérieures sont les suivants :
- Faible : seules les poutres s'affichent sous forme de lignes.
- Moyen : seules les poutres s'affichent avec leur section, avec des raccourcissements et des fonctions de grugeage.
- Niveau Moyen, avec tôles : les tôles sont également visibles sans aucune coupe.
- Elevé : les poutres et les tôles sont visibles avec toutes leurs coupes.

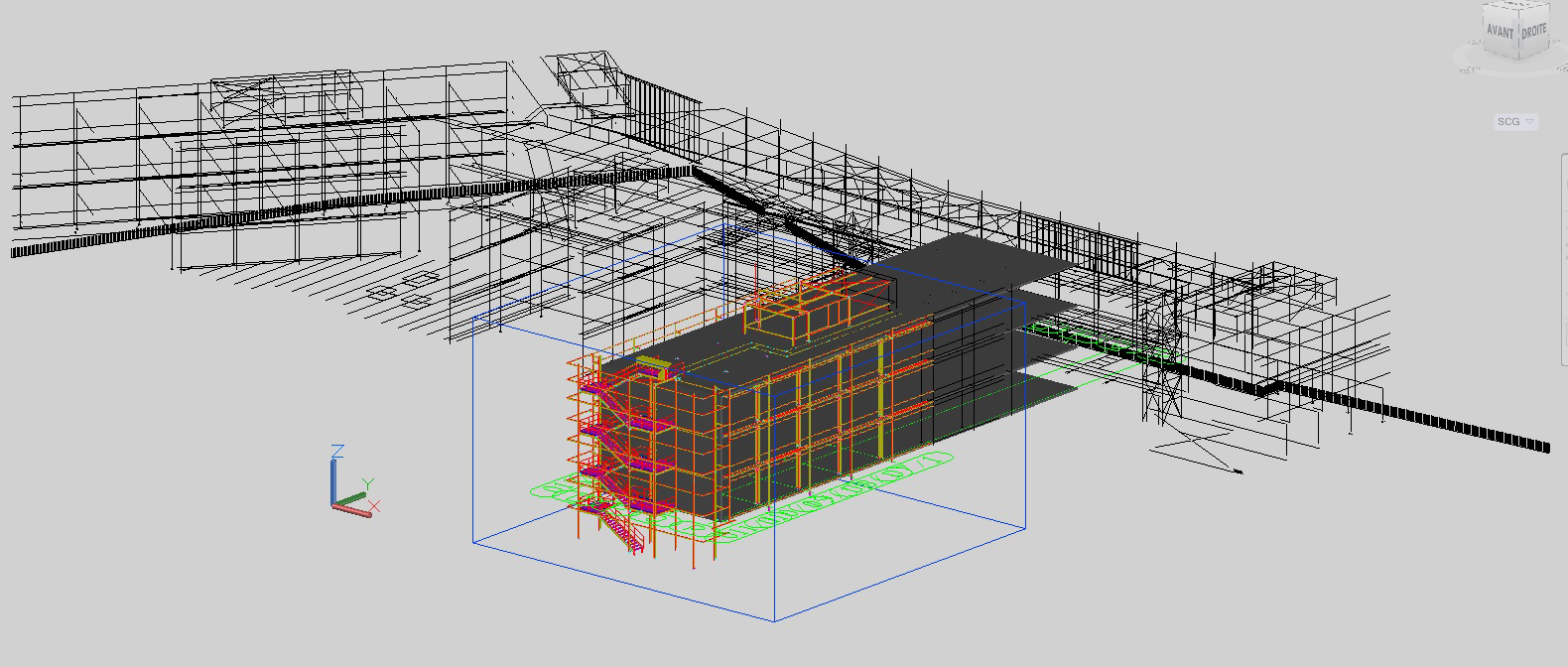

Fig. 1 Zone de travail avec niveau de détail faible
