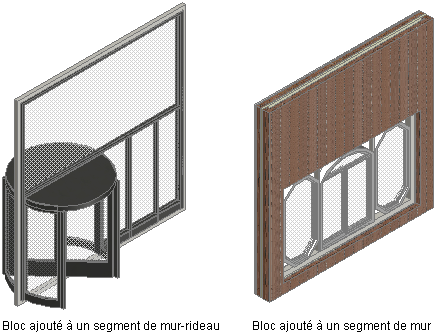

Les blocs porte/fenêtre fournissent une grille ou un cadre dans lequel vous pouvez insérer des objets tels que des fenêtres ou des portes. Ceci vous permet de créer des blocs porte/fenêtre complexes et de les intégrer à des murs standard ou de les utiliser sous forme d'éléments répétés dans un mur-rideau.
Grilles de bloc porte/fenêtre

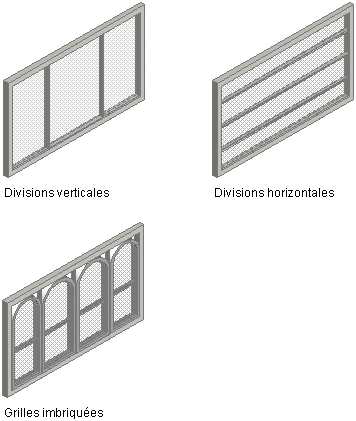

Les blocs porte/fenêtre se composent d'une ou plusieurs grilles. Chacune de ces grilles est divisée soit à l'horizontale, soit à la verticale, mais vous pouvez les imbriquer afin de créer différents motifs, du plus simple au plus complexe.
Eléments des grilles

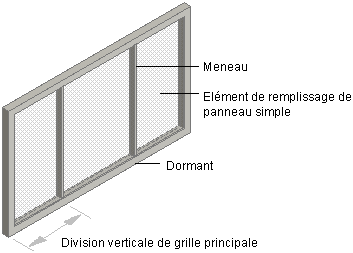

Les grilles constituent la base des murs-rideaux, des unités de murs-rideaux et des blocs porte/fenêtre. Chaque grille est dotée de quatre types d'éléments :
- Divisions : définit la direction de la grille (horizontale ou verticale) et le nombre de cellules.
- Eléments de remplissage des cellules : contient une autre grille, un élément de remplissage de panneau ou un objet tel qu'une fenêtre ou une porte.
- Dormants : définit le bord autour de la grille principale et des grilles imbriquées.
- Meneaux : définit les bords entre les cellules.
Chaque type d'élément est affecté d'une définition par défaut qui décrit l'apparence des éléments de ce type.
| Type d'élément | Définitions par défaut |
|---|---|
| Divisions | Divisions verticales avec une cote de cellule fixe de 3' |
| Eléments de remplissage de cellule | Cellules contenant des panneaux simples dont l'épaisseur est égale à 2" |
| Dormants | Bords externes de la grille (largeur de 3" et profondeur de 3") |
| Meneaux | Bords entre les cellules de 1" de large et de 3" de profondeur |

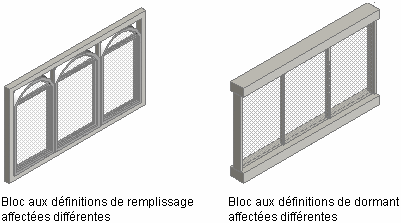

Vous pouvez créer de nouvelles définitions d'éléments et les affecter au sein du bloc porte/fenêtre. Par exemple, vous pouvez créer plusieurs définitions d'éléments de remplissage, puis affecter différents éléments de remplissage à des cellules déterminées de la grille. De la même manière, vous pouvez créer plusieurs définitions de dormants, puis affecter une définition différente à chaque bord (supérieur, inférieur, gauche, droit) du dormant. Il en est de même pour les définitions de meneaux.
Familiarisation avec les différentes conceptions de blocs porte/fenêtre
Les gabarits fournis avec AutoCAD Architecture proposent différents styles de bloc porte/fenêtre. Il est conseillé d'observer les styles et de réaliser quelques expériences avec ces derniers, de façon non seulement à mieux comprendre le principe de fonctionnement et le comportement des blocs porte/fenêtre, mais aussi à concevoir vos propres blocs.
Extrémités de blocs porte/fenêtre
Vous pouvez appliquer des styles d'extrémités aux blocs porte/fenêtre ancrés dans un mur. La forme d'une extrémité d'ouverture de mur est une propriété du mur définie dans le style de mur.
