La mise à l'échelle des annotations vous permet de les positionner à la même hauteur et de leur assigner la même taille, indépendamment de l'échelle de zoom de la fenêtre. La possibilité d'associer les échelles d'annotation à des objets annotatifs vous permet de dimensionner correctement ces objets pour des échelles d'annotation spécifiques au sein de l'espace objet et de les afficher correctement au sein de l'espace papier. Vous pouvez également activer ou désactiver l'affichage des objets d'annotation ne faisant pas partie de l'échelle d'annotation actuelle.
L'illustration ci-dessous montre une étiquette de porte affichée à deux échelles d'annotation. Cette étiquette a été créée sur le dessin à une échelle donnée, la première, qui a ensuite été modifiée.

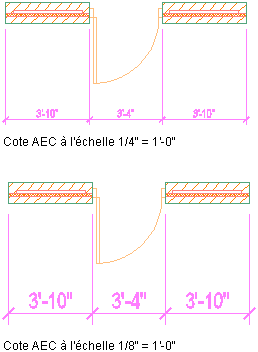

L'illustration ci-dessous montre une cote AEC affichée à deux échelles d'annotation. Cette cote AEC a été créée sur le dessin à une échelle donnée, la première, qui a ensuite été modifiée.
