Pour définir un alignement pour un élément de remplissage de mur-rideau

Cette procédure permet d'aligner un élément de remplissage de manière à le centrer sur la ligne de base du mur-rideau ou à le placer devant ou derrière cette ligne. Dans une vue en plan, la face avant d'un mur-rideau (dessiné de la gauche vers la droite) est située en dessous de la ligne de base et la face arrière est située au-dessus.

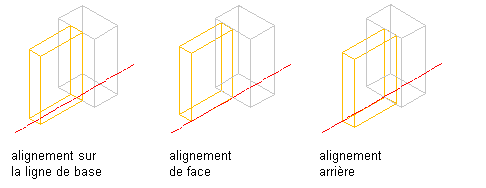

Spécification d'alignements d'éléments de remplissage

1. Cliquez sur l'onglet Gérer groupe de fonctions Style et affichage Gestionnaire des styles.
2. Développez Objets architecturaux Styles de murs.
3. Sélectionnez un style de mur-rideau.
4. Cliquez sur l'onglet Règles de conception.
5. Dans le volet gauche, sélectionnez Eléments de remplissage sous Définitions d'éléments.
6. Sélectionnez un élément de remplissage ou créez-en un nouveau.
7. Sélectionnez un alignement: Face, Centre ou Arrière.
8. Cliquez sur OK.
