Introduction aux didacticiels

AutoCAD Electrical fournit des jeux de symboles de bibliothèque conformes aux normes suivantes :

La norme JIC n'est plus mise à jour et a été intégrée aux normes NFPA 79. Les normes NFPA indiquent que les symboles de la bibliothèque doivent être conformes à la norme IEEE 315/315A. AutoCAD Electrical continue à fournir les anciennes bibliothèques de symboles JIC et IEC pour prendre en charge les fichiers hérités.

Toutefois, ces exercices utilisent l'ancienne norme JIC avec les jeux de dessins d'exemple. Si les symboles de bibliothèque JIC ne sont pas installés, reportez-vous à la rubrique Pour installer des bibliothèques de symboles supplémentaires.

Supposons que vous ayez une connaissance pratique de l'interface et des outils d'AutoCAD. Si tel n'est pas le cas, prenez connaissance de la documentation en ligne d'AutoCAD.

Il est préférable que vous ayez une connaissance pratique de la conception électrique et des diagrammes Ladder schématiques.

Remarque : Désactivez la fonction Saisie dynamique d'AutoCAD (disponible sur la barre d'état) avant de commencer les exercices.

Navigation

Les liens de navigation sont situés en bas de chaque rubrique. Pour suivre la séquence des étapes d'un didacticiel, cliquez sur les liens Rubrique suivante. Le lien de la rubrique parent renvoie vers la rubrique d'introduction de ce didacticiel.

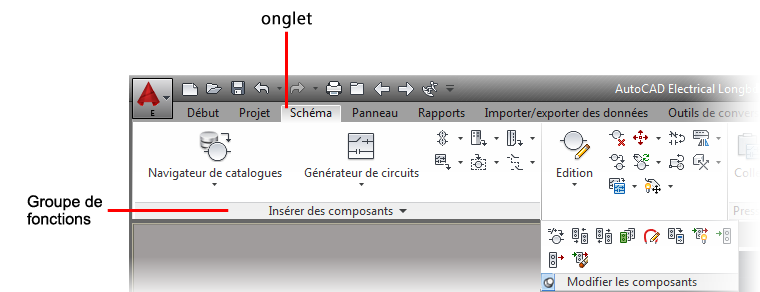

Le didacticiel utilise une convention d'attribution de noms lors des références aux commandes du ruban. Par exemple, dans le chemin de sélection onglet Schémagroupe de fonctions Insérer des composantsGénérateur de circuits, Schéma correspond au nom de l'onglet, Insérer des composants correspond au nom du groupe de fonctions de l'onglet et Générateur de circuits correspond au nom de la commande.

Fichiers du didacticiel

Avant de commencer un didacticiel :

Par exemple, si vous commencez le didacticiel Câblage, copiez tous les fichiers du répertoire Users\{nom d'utilisateur}\Documents\Acade {version}\Aedata\Tutorial\Aegs\Wiring\ dans le répertoire Users\{nom d'utilisateur}\Documents\Acade {version}\Aedata\Proj\Aegs.

Fabricants utilisés

Dans ces exercices, deux fabricants sont utilisés : Allen Bradley et Siemens. Installez ces deux fabricants afin d'obtenir les mêmes résultats que ceux présentés ci-après. Suivez ces étapes pour installer le contenu de ces fabricants.

  1. Dans le Panneau de configuration, sélectionnez l'outil Ajout/Suppression de programmes.
  2. Sélectionnez AutoCAD Electrical.
  3. Cliquez sur Modifier/Supprimer.
  4. Cliquez sur Ajouter/Supprimer des composants.
  5. Dans le premier écran, cliquez sur le bouton Suivant.
  6. Dans l'écran de sélection Contenu du fabricant, sélectionnez AB et Siemens, puis cliquez sur Suivant.
  7. Dans l'écran Bibliothèques de symboles, cliquez sur le bouton Suivant.
  8. Cliquez sur le bouton Suivant pour continuer.
