DECOMPOS (commande)

Décompose un objet afin d'obtenir les différents objets dont il est constitué.

Méthodes d'accès

Bouton

 Barre d'outils : Jeu d'outils Dessin Groupe d'outils Décomposer et effacer Décomposer

 Menu:  Modification Décomposer

Résumé

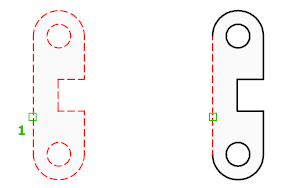

Décompose un objet en ses composants pour pouvoir les modifier séparément. Vous pouvez décomposer des objets, tels que des blocs, des polylignes et des régions, entre autres.

La couleur, le type de ligne et l'épaisseur de ligne d'un objet décomposé peuvent varier. Vous obtiendrez des résultats différents suivant le type d'objet décomposé. La liste suivante répertorie les objets pouvant être décomposés et leurs résultats.

Pour décomposer des objets et modifier leurs propriétés en même temps, utilisez la commande DECOMPOS.

Polyligne 2D et de faible épaisseur

Ignore toutes les informations de largeur ou de tangente associées. Pour les grandes polylignes, les lignes et arcs obtenus sont placés le long du centre de la polyligne.

Polyligne 3D

Décompose la polyligne en segments de lignes. Tout type de ligne affecté à la polyligne 3D est appliqué à chaque segment de ligne résultant.

Solide 3D (dessins AutoCAD)

Décompose les solides en surfaces et en régions.

Objets annotatifs

Décompose la représentation d'échelle courante en ses parties constituantes qui ne sont plus annotatives. Les autres représentations d'échelles sont supprimées.

Arc

Un arc se décompose en arcs elliptiques, s'il se situe à l'intérieur d'un bloc à échelle non homogène.

Bloc

Supprime un niveau de groupement à la fois. Si un bloc contient une polyligne ou un bloc imbriqué, sa décomposition exposera la polyligne ou le bloc, qui devront ensuite être décomposés pour permettre l'exposition de leurs objets.

Les blocs ayant des échelles X, Yet Z homogènes sont décomposés en objets. Les blocs dont l'échelle X, Yet Z n'est pas homogène peuvent être décomposés en produisant des objets inattendus.

Si vous décomposez un bloc contenant des attributs, AutoCAD supprime les valeurs de ces derniers et affiche à nouveau les définitions correspondantes.

Les blocs insérés disposant de références externes et leurs blocs dépendants ne peuvent pas être décomposés.

Corps (dessins AutoCAD)

Un corps est décomposé en un corps à surface unique (surfaces non planes), en courbes ou en régions.

Cercle

Un cercle dans un bloc à échelle non homogène se décompose en ellipses.

Lignes de repère

Une ligne de repère est décomposée, suivant son type, en objets lignes, splines, solides (pointes de flèche), blocs insérés (pointes de flèche, blocs d'annotation), texte multiligne ou tolérance.

Texte multiligne

Décompose en objets de texte.

Multiligne (dessins AutoCAD)

Une multiligne est décomposée en lignes et en arcs.

Maillage polyface (dessins AutoCAD)

Décompose un maillage à un sommet en point. Décompose un maillage à deux sommets en ligne. Décompose un maillage à trois sommets en surface 3D.

Région

Décompose les régions en lignes, arcs ou splines.
