Modification d'objets sélectionnés dans des dessins et des blocs référencés

Vous pouvez modifier les références externes et redéfinir les définitions de bloc à partir du dessin courant à l'aide de la fonction d'édition des références sur place. Les blocs et les xréfs sont considérés comme des références.

En éditant la référence dans le dessin même, vous pouvez la modifier dans le contexte visuel de votre dessin courant.

Il arrive souvent qu'un dessin contienne une ou plusieurs xréfs, ainsi que de nombreuses références de bloc. Lorsque vous utilisez des références de bloc, vous pouvez sélectionner un bloc, le modifier, afficher et modifier ses propriétés, et mettre à jour la définition du bloc.

Lorsque vous utilisez des xréfs, vous pouvez sélectionner la référence avec laquelle vous souhaitez travailler, modifier ses objets et enregistrer les modifications dans le dessin de référence. Ainsi, vous pouvez effectuer des modifications mineures sans avoir à passer d'un dessin à un autre.

Conseil : Vous pouvez copier rapidement un ou plusieurs objets sélectionnés et imbriqués dans un bloc ou un dessin référencé dans le dessin courant à l'aide de la commande NCOPIE.

Présentation du jeu de travail

Les objets que vous sélectionnez à partir de la xréf ou du bloc sélectionné sont extraits temporairement et peuvent être modifiés dans le dessin courant. Le groupe d'objets extraits, appelé jeu de travail, peut être modifié, puis enregistré pour mettre à jour la xréf ou la définition de bloc.

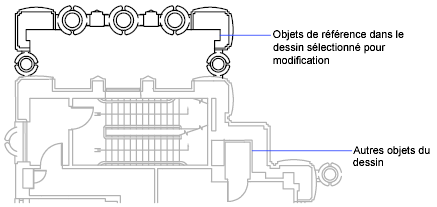

Les objets composant le jeu de travail sont visuellement distincts des autres objets du dessin. En effet, tous les objets du dessin courant, excepté ceux figurant dans le jeu de travail, sont estompés.

Définition de l'estompage des objets

La variable système XFADECTL gère la manière dont les objets sont affichés lorsqu'une référence est éditée dans le dessin. Le groupe d'objets extraits de la référence est affiché normalement. Tous les autres objets du dessin, y compris ceux du dessin courant et les références éventuelles qui ne font pas partie du jeu de travail, sont estompés. Cette valeur indique l'intensité de l'affichage pour les objets qui ne font pas partie du jeu de travail. Plus la valeur de XFADECTL est élevée, plus les objets sont estompés.

Remarque : Les objets à l'extérieur du jeu de travail ne sont pas estompés lors de l'édition sur place des références dans le dessin, sauf si la valeur de la commande STYLVISCOURANT est Filaire 2D.

Viseur Editeur de référence

Le viseur Editeur de référence est affiché et activé après que vous avez sélectionné les objets imbriqués à modifier. Grâce à ses boutons, vous pouvez ajouter des objets au jeu de travail ou en supprimer, et vous pouvez ignorer ou enregistrer les changements apportés à la référence. Le viseur de l'éditeur de référence disparaît automatiquement une fois que vous avez enregistré ou ignoré les modifications apportées au jeu de travail.

Remarque : Si vous prévoyez d'apporter des modifications importantes à une référence, ouvrez le dessin de référence et modifiez directement le fichier. La modification des xréfs sur place pour réaliser des modifications importantes peut augmenter considérablement la taille de votre fichier dessin durant cette session de modification.
