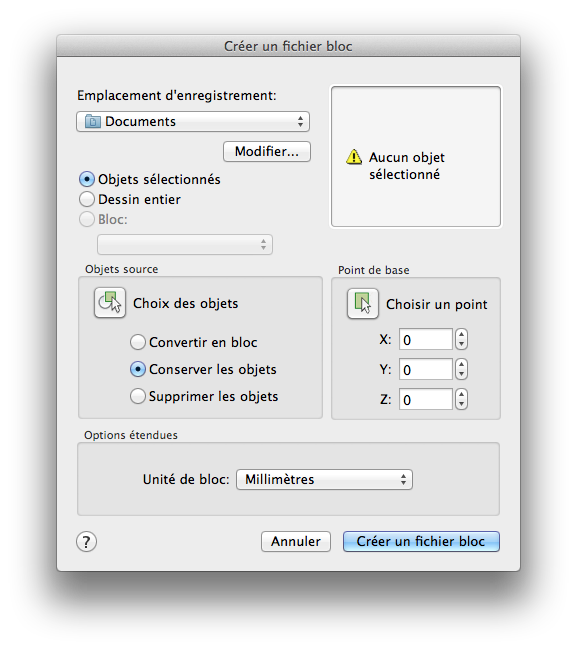

Boîte de dialogue Créer un fichier bloc

Enregistre les objets ou convertit un bloc en fichier.

Résumé

La boîte de dialogue Créer un fichier bloc affiche des paramètres par défaut différents selon le cas de figure : si rien n'est sélectionné, si un seul bloc est sélectionné ou si des objets autres que des blocs sont sélectionnés.

Liste d'options

Les options suivantes s'affichent.

Emplacement d'enregistrement

Spécifie le nouveau nom et le nouvel emplacement du fichier, ainsi que les unités de mesure à utiliser lors de l'insertion du bloc.

Nom et chemin d'accès du fichier

Indique le nom et le chemin d'accès du fichier dans lequel le bloc ou les objets seront enregistrés.

Parcourir

Affiche une boîte de dialogue standard de sélection de fichiers.

Aperçu

Affiche un aperçu des objets sélectionnés à enregistrer dans un fichier de dessin.

Création

Spécifie des blocs et des objets, les enregistre sous forme de fichier et indique des points d'insertion.

Objets sélectionnés

Sélectionne des objets à enregistrer en tant que fichier. Indiquez un point de base et sélectionnez des objets situés sous celui-ci.

Dessin entier

Sélectionne le dessin courant pour l'enregistrer dans un fichier distinct.

Bloc

Désigne un bloc existant pour l'enregistrer dans un fichier. Sélectionnez un nom dans la liste.

Objets source

Définit l'effet de la création d'un bloc sur les objets utilisés pour sa création.

Bouton Sélectionner les objets

Ferme temporairement la boîte de dialogue de façon à vous permettre de sélectionner un ou plusieurs objets à enregistrer dans le fichier.

Convertir en bloc

Convertit le ou les objets sélectionnés en bloc dans le dessin courant après leur enregistrement en tant que fichier.

Conserver les objets

Conserve les objets sélectionnés dans le dessin courant après leur enregistrement dans un fichier.

Delete objects

Supprime les objets sélectionnés du dessin courant après leur enregistrement dans un fichier.

Point de base

Indique un point de base pour le bloc. La valeur par défaut est 0,0,0.

Choisir un point

Ferme temporairement la boîte de dialogue de façon à vous permettre d'indiquer un point d'insertion de base dans le dessin courant.

X

Indique la coordonnée X du point de base.

Y

Indique la coordonnée Y du point de base.

Z

Indique la coordonnée Z du point de base.

Options étendues

Unité de bloc

Spécifie la valeur d'unité à utiliser pour la mise à l'échelle automatique lorsque vous insérez le nouveau fichier sous forme de bloc dans un dessin utilisant des unités différentes. Sélectionnez Sans unité pour ne pas mettre automatiquement le dessin à l'échelle lorsque vous l'insérez. Voir UnitésIns.
