Utilisation de l'accrochage aux objets avec les calques sous-jacents Utilisation de l'accrochage aux objets avec les calques sous-jacents PDF

Utilisez l'accrochage aux objets pour dessiner ou modifier des objets par rapport à un emplacement précis.

L'accrochage aux objets des calques PDF est similaire à l'accrochage aux objets standard, à part qu'il peut être activé ou désactivé séparément de l'accrochage aux objets standard et qu'il s'applique uniquement aux objets du fichier attaché.

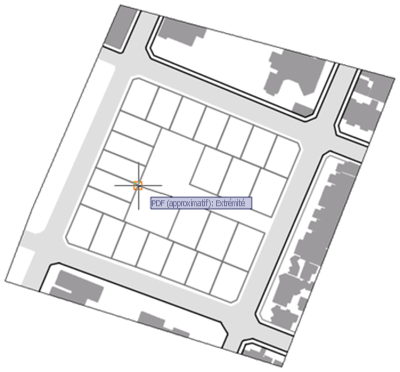

L'accrochage aux objets vers les calques sous-jacents PDF est similaire à l'accrochage aux objets vers la géométrie du dessin. Il est toutefois possible que l'accrochage aux objets ne fonctionne pas comme prévu, selon la façon dont le fichier PDF a été créé. Par exemple, si le fichier PDF a été créé à partir de plans architecturaux numérisés, le fichier PDF est une image raster et non une image vectorielle. Par conséquent, l'accrochage aux objets ne fonctionne pas. De même, la géométrie d'un fichier PDF qui a été créé en dehors d'AutoCAD for Mac peut contenir des points d'accrochage non standard, comme des cercles sans point central. Utilisez les variables système PDFOSNAP et UOSNAP pour activer et désactiver l'accrochage aux objets.

Vous pouvez également le faire à partir d'un menu contextuel. Sélectionnez un calque sous-jacent, puis cliquez avec le bouton droit de la souris pour afficher l'option de menu d'accrochage aux objets.
