BALAYAGE (commande)

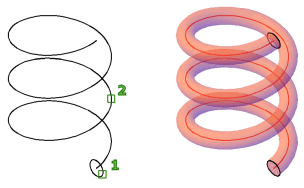

Crée un solide ou une surface 3D par balayage d'un objet ou sous-objet 2D ou 3D le long d'une trajectoire.

Méthodes d'accès

Bouton

 Barre d'outils : Jeux d'outils Modélisation Groupe d'outils Solides - Créer Icône déroulante de création de solide Balayage

 Menu: Dessin Modélisation 3D Balayage

Résumé

Crée un solide ou une surface par balayage d'une courbe ouverte ou fermée ou plane ou non plane (profil) le long d'une trajectoire ouverte ou fermée. Les courbes ouvertes créent des surfaces et les courbes fermées créent des solides ou des surfaces, en fonction du mode spécifié.

Utilisez les objets et trajectoires suivants lors de la création d'un solide ou d'une surface de balayage.

Objets de balayage

Objets pouvant subir un balayage	Objets utilisables en tant que trajectoire de balayage
Splines 2D et 3D	Splines 2D et 3D
Polylignes 2D	Polylignes 2D et 3D
Solides 2D	Sous-objets de solide, surface et arête de maillage
Sous-objets de face de solide 3D	Hélices
Arcs	Arcs
Cercles	Cercles
Ellipses	Ellipses
Arcs elliptiques	Arcs elliptiques
Lignes	Lignes
Régions
Sous-objets de solide, surface et arête de maillage
Trace

Remarque : Pour sélectionner des sous-objets face et arête, cliquez dessus tout en maintenant la touche Ctrl enfoncée.

Pour supprimer automatiquement la géométrie d'origine ayant permis de créer l'objet, utilisez la variable système DELOBJ. Pour les surfaces associatives, la variable système DELOBJ est ignorée et la géométrie d'origine n'est pas supprimée.

Liste des invites

Les invites suivantes s'affichent.

Objets à balayer

Indique l'objet à utiliser comme profil de balayage.

Trajectoire de balayage

Spécifie la trajectoire de balayage en fonction de l'objet que vous sélectionnez.

Mode

Détermine si l'opération de balayage crée un solide ou une surface. Les surfaces sont balayées en tant que surfaces NURBS ou surfaces procédurales, selon la variable système SURFACEMODELINGMODE.

Alignement

Spécifie si le profil est correctement aligné sur la direction de tangente de la trajectoire de balayage.

Remarque : S'il n'est pas perpendiculaire (normal) à la tangente du point de départ de la trajectoire, le profil s'aligne automatiquement. Entrez Non en réponse à l'invite d'alignement pour empêcher cela.

Point de base

Spécifie un point de base pour les objets à balayer.

Echelle

Spécifie un facteur d'échelle pour l'opération de balayage. Le facteur d'échelle est appliqué de façon uniforme aux objets balayés du début à la fin de la trajectoire de balayage.

• Référence. Met à l'échelle les objets sélectionnés en fonction de la longueur référencée en choisissant des points ou en saisissant des valeurs.

Basculer

Définit un angle de basculement pour les objets balayés. Cet angle spécifie le degré de rotation sur toute la trajectoire de balayage.

• Inclinaison. Spécifie si la ou les courbes balayées s'inclineront naturellement (pivoteront) le long d'une trajectoire de balayage 3D (polyligne 3D, spline ou hélice).
