ALIGNER3D (commande)

Aligne les objets avec d'autres objets en 2D et 3D.

Méthodes d'accès

Bouton

 Menu:  Modification Opérations 3D Aligner3D

 Barre d'outils : Jeux d'outils Modélisation Groupe d'outils Copier Alignement 3D

Résumé

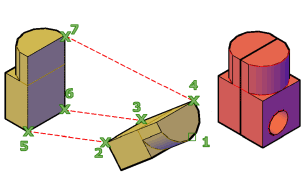

Vous pouvez spécifier au choix un, deux ou trois points pour l'objet source. Vous pouvez ensuite spécifier un, deux ou trois points d'arrivée.

Liste des invites

Les invites suivantes s'affichent.

Choix des objets: Sélectionnez les objets à aligner et appuyez sur ENTREE

Spécifiez le plan de départ et l'orientation . . .

L'objet sélectionné est déplacé et pivote afin que les points de base et les axes X et Y de la source et de la destination soient alignés dans l'espace 3D. ALIGNER3D fonctionne avec le SCU dynamique (SCUD), ce qui vous permet de faire glisser les objets sélectionnés et les aligner avec la face d'un objet solide de façon dynamique.

Spécifiez le point de base ou [Copier]: Spécifiez un point de base ou entrez c pour créer une copie

Le point de base de l'objet source est déplacé vers le point de base de l'arrivée.

Spécifiez le second point ou [Continuer] <C>: Spécifiez un point sur l'axe X de l'objet ou appuyez sur ENTREE pour ignorer cette étape et spécifier des points d'arrivée.

Le deuxième point spécifie une nouvelle direction de l'axe X dans un plan parallèle au plan XY du SCU courant. Si vous appuyez sur ENTREE au lieu d'indiquer un deuxième point, les axes X et Y sont supposés être parallèles aux axes X et Y du SCU courant.

Spécifiez le troisième point ou [Continuer] <C>: Spécifiez un point sur le plan XY positif de l'objet ou appuyez sur ENTREE pour ignorer cette étape et spécifier des points d'arrivée.

Le troisième point spécifie l'orientation des axes X et Y de l'objet source qui sera aligné sur le plan d'arrivée.

Spécifiez le plan d'arrivée et l'orientation. . .

Spécifiez le premier point d'arrivée: Spécifiez un point.

Ce point définit l'arrivée du point de base de l'objet source.

Spécifiez le second point d'arrivée ou [Quitter] <Q>: Spécifiez un point pour l'axe X de l'arrivée ou appuyez sur ENTREE.

Le deuxième point spécifie une nouvelle direction de l'axe X pour l'arrivée dans un plan parallèle au plan XY du SCU courant. Si vous appuyez sur ENTREE au lieu de spécifier un deuxième point, les axes X et Y de l'arrivée sont supposés être parallèles aux axes X et Y du SCU courant.

Spécifiez le troisième point d'arrivée ou [Quitter] <Q>: Spécifiez un point pour le plan XY positif de l'arrivée ou appuyez sur ENTREE.

Le troisième point spécifie l'orientation des axes X et Y du plan d'arrivée.

Remarque : Si l'arrivée est un plan d'un objet solide existant, vous pouvez définir le plan d'arrivée avec un seul point en activant le SCU dynamique.
