Recherche d'informations sur les propriétés mécaniques et de surface

Vous pouvez consulter les propriétés de surface, de périmètre et mécaniques des objets sélectionnés ou d'une séquence de points.

Utilisation des commandes pour calculer l'aire

Vous pouvez consulter les propriétés d'aire, de périmètre et de masse définies par les objets sélectionnés ou par une série de points.

Vous pouvez calculer l'aire et le périmètre d'une série de points. Vous pouvez également consulter les propriétés d'aire, de périmètre et de masse de n'importe quels types d'objets.

Conseil : Un moyen rapide de calculer une aire délimitée par plusieurs objets en 2D consiste à utiliser la commande CONTOUR. La commande CONTOUR permet de choisir un point dans l'aire afin de créer une région ou une polyligne fermée. Vous pouvez ensuite utiliser l'Inspecteur des propriétés ou la commande LISTE pour trouver l'aire et le périmètre de la région ou de la polyligne.

A l'aide des commandes MESURERGEOM et AIRE, vous pouvez spécifier une série de points ou sélectionner un objet pour calculer la zone fermée.

L'aire totale et le périmètre total sont enregistrés dans les variables système AREA et PERIMETER.

En plus de l'aire, la commande MESURERGEOM vous permet d'obtenir des informations géométriques sur des objets, telles que la distance, le rayon, l'angle et le volume.

Définition d'une aire

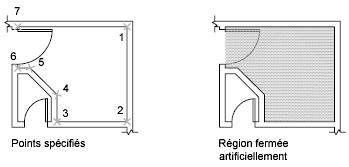

Vous pouvez mesurer une aire délimitée par les points que vous spécifiez. Ces points doivent se trouver sur un plan parallèle au plan XY du SCU courant.

Calcul de l'aire, du périmètre ou de la circonférence d'un objet

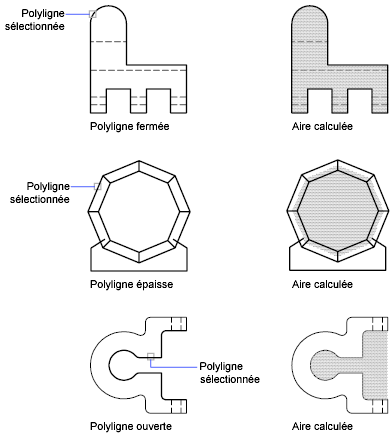

Vous pouvez calculer l'aire délimitée par les cercles, les ellipses, les polygones, les polylignes, les régions et les solides 3D, ainsi que la circonférence ou le périmètre de ces objets. Les informations affichées dépendent du type d'objet sélectionné :

• Cercles. Affiche les informations sur l'aire et la circonférence.
• Ellipses, polylignes fermées, polygones, courbes splines planes fermées et régions. Affiche les informations sur l'aire et le périmètre. Dans le cas des polylignes épaisses, la surface est définie par la médiane du contour.
• Objets ouverts comme les courbes splines et les polylignes. Affiche l'aire et la longueur ; l'aire est calculée comme si un segment droit reliait les points de début et de fin.
• Solides AutoCAD 3D. Affiche l'aire 3D totale de l'objet.

Exemple : calcul d'aires diverses

Calcul d'aires combinées

Vous pouvez calculer l'aire totale de plusieurs aires en spécifiant des points ou en sélectionnant des objets. Par exemple, vous pouvez calculer l'aire totale de pièces sélectionnées sur un plan au sol.

Soustraction d'aires de surfaces combinées

Vous pouvez soustraire des aires à partir d'autres aires. Vous pouvez soustraire plusieurs aires d'une zone combinée lorsque vous effectuez le calcul. Par exemple, si vous avez calculé l'aire d'un plan de sol, vous pouvez soustraire l'aire d'une pièce.

Calcul des propriétés mécaniques

Avec la commande PROPMECA, vous pouvez analyser les propriétés mécaniques des régions 2D et des solides 3D, y compris le volume, l'aire, les moments d'inertie, le centre de gravité, etc. Les résultats des calculs peuvent être enregistrés dans un fichier texte.
