MIROIR

Crée une copie en miroir des objets sélectionnés.

Méthodes d'accès

Bouton

 Barre d'outils : Jeu d'outils Dessin Groupe d'outils Copier Miroir

 Menu:  Modifier  Miroir

Résumé

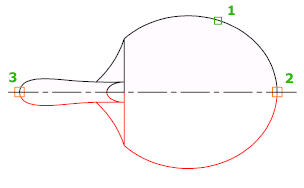

Vous pouvez créer des objets qui représentent la moitié du dessin, les sélectionner et les reproduire en miroir au-delà d'une ligne spécifiée pour créer l'autre moitié.

Remarque : Par défaut, lorsque vous effectuez la copie miroir d'un objet de texte, la direction du texte est inchangée. Définissez la variable système MIRRTEXT sur 1 si vous souhaitez modifier la direction du texte.

Liste des invites

Les invites suivantes s'affichent.

Choix des objets: Utilisez une méthode de sélection d'objets et appuyez sur ENTREE pour terminer

Spécifiez le premier point de la ligne de symétrie: Spécifiez un point

Spécifiez le deuxième point de la ligne de symétrie: Spécifiez un point

Les deux points spécifiés deviennent les extrémités d'une ligne par rapport à laquelle les objets sélectionnés sont réfléchis. Pour la réflexion en 3D, cette ligne définit un plan miroir perpendiculaire au plan XY du SCU qui contient la ligne de symétrie.

Effacer les objets source ? [Oui/Non] <N>: Entrez o ou n, ou appuyez sur ENTREE

Oui

Place l'image miroir dans le dessin et efface les objets originaux.

Non

Place l'image miroir dans le dessin et conserve les objets originaux.
