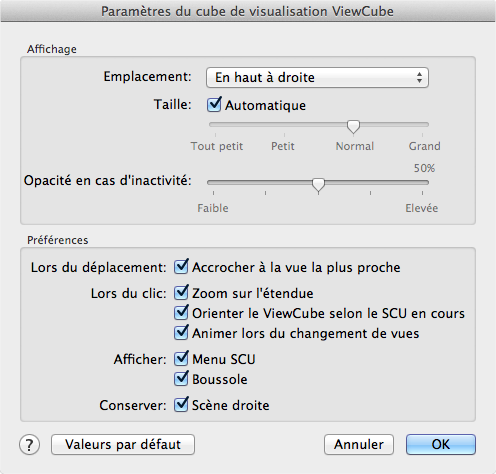

Détermine les propriétés d'affichage de l'outil ViewCube.
Liste d'options
Les options suivantes s'affichent.
Affichage
- Emplacement
-
Identifie dans quel coin d'une fenêtre l'outil ViewCube s'affiche. (variable système NAVVCUBELOCATION).
- Taille
-
Définit la taille de l'outil ViewCube. (variable système NAVVCUBESIZE).
Sélectionnez Automatique pour que la taille de l'outil ViewCube s'ajuste par rapport à la taille courante de la fenêtre active, au facteur de zoom de la présentation active ou à la fenêtre du dessin.
- Opacité en cas d'inactivité
-
Détermine l'opacité de l'outil ViewCube lorsqu'il est inactif. (variable système NAVVCUBEOPACITY).
Lors du déplacement
- Accrocher à la vue la plus proche
-
Indique si la vue courante est ajustée à la vue prédéfinie la plus proche lors du changement de vue lorsque vous faites glisser l'outil ViewCube.
Lors du clic
- Zoom sur l'étendue
-
Indique si le modèle est contraint à s'adapter à la fenêtre courante après un changement de vue.
- Orienter le ViewCube selon le SCU en cours
-
Détermine si l'outil ViewCube reflète le SCU ou le SCG courant. (variable système NAVVCUBEORIENT).
- Animer lors du changement de vues
-
Indique si des transitions de vue continues sont utilisées lors du passage d'une vue à une autre.
Afficher
- Menu SCU
-
Indique si le menu déroulant SCU doit s'afficher sous l'outil ViewCube.
- Boussole
-
Indique si la boussole doit s'afficher ou non sous l'outil ViewCube. La direction du nord indiquée sur la boussole correspond à la valeur définie par la variable système NORTHDIRECTION.
Maintenir
- la scène droite
-
Indique si le point de vue du modèle peut être renversé ou non.
Valeurs par défaut
Applique les paramètres par défaut à l'outil ViewCube.
