Les cotes d'inspection vous permettent de signaler la fréquence à laquelle les pièces fabriquées doivent être vérifiées pour que la valeur de cote et les tolérances des pièces soient dans la plage spécifiée.
Champs d'une cote d'inspection
Lorsque vous manipulez des pièces qui doivent être conformes à une valeur de tolérance ou de cote avant de les assembler dans le produit final, vous pouvez utiliser une cote d'inspection pour spécifier la fréquence à laquelle la pièce doit être vérifiée.

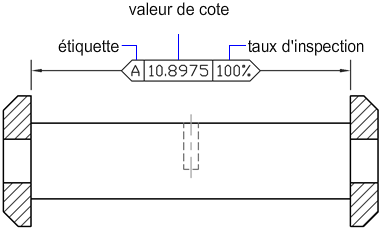

Vous pouvez ajouter une cote d'inspection à n'importe quel type d'objet de cote. Une cote d'inspection se compose d'un cadre et de valeurs texte. Le cadre lui-même est composé de deux lignes parallèles qui se rejoignent en formant un arrondi ou un carré. Les valeurs texte sont séparées par des lignes verticales. Une cote d'inspection peut contenir trois champs différents d'information ; une étiquette d'inspection, une valeur de cote et un taux d'inspection.
- Etiquette d'inspection
-
Texte identifiant chaque cote d'inspection. L'étiquette apparaît dans la partie la plus à gauche de la cote d'inspection.
- Valeur de cote
-
La valeur de cote affichée est la valeur de cote avant l'ajout de la cote d'inspection. La valeur de cote peut contenir des tolérances, du texte (préfixe et suffixe) et la valeur mesurée. La valeur de cote apparaît au centre de la cote d'inspection.
- Taux d'inspection
-
Texte indiquant la fréquence à laquelle la valeur de cote doit être vérifiée ; la fréquence est exprimée en pourcentage. Le taux apparaît dans la partie la plus à droite de la cote d'inspection.
Vous pouvez ajouter des cotes d'inspection à n'importe quel type de cote. Les valeurs courantes d'une cote d'inspection sont affichées dans la palette Propriétés, sous Divers. Les valeurs incluent les propriétés qui permettent de déterminer l'apparence du cadre et du texte des valeurs de l'étiquette et du taux.
