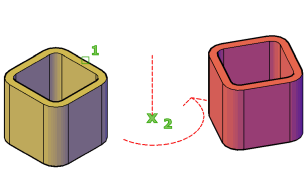

Dans une vue 3D, affiche le gizmo Rotation 3D pour faire pivoter les objets 3D autour d'un point de base.
Méthodes d'accès
Menu:
Modification
Opérations 3D
Rotation 3D
Résumé
Le gizmo de rotation 3D vous permet de faire pivoter librement des objets et des sous-objets sélectionnés ou de contraindre la rotation à un axe.
Si vous travaillez dans une fenêtre avec l'option Filaire 2D définie comme style visuel, ROTATION3D modifie temporairement le style visuel en Filaire 3D pendant la durée d'utilisation de la commande.
Le gizmo Rotation 3D s'affiche au centre du ou des objets sélectionnés par défaut. Il est possible d'ajuster l'axe de rotation. Pour cela, modifiez l'emplacement du gizmo à l'aide du menu contextuel.
Lorsque le gizmo Rotation 3D s'affiche, les options du menu contextuel Gizmo Rotation 3D permettent d'aligner, de déplacer ou d'activer un autre gizmo.
Liste des invites
Les invites suivantes s'affichent.
- Sélectionner les objets
-
Spécifie les objets à faire pivoter.
- Point de base
-
Fixe le centre de la rotation.
- Choix d'un axe de rotation
-
Sur le gizmo Echelle 3D, spécifie l'axe de rotation. Déplacez la souris jusqu'à ce que le chemin d'axe que vous voulez sélectionner devienne jaune, puis cliquez pour le sélectionner.
- Spécifiez le point de départ de l'angle ou saisissez un angle
-
Fixe le centre relatif de la rotation. Vous pouvez également saisir une valeur d'angle.
- Indiquez le point de fin de l'angle
-
Fait pivoter l'objet autour d'un axe donné. Cliquez pour terminer la rotation.
