Menu contextuel de la barre de modification 3D

Affiche des options permettant de définir l'emplacement du point de base, des contraintes et de la tangence.

Méthodes d'accès

 Menu contextuel : Cliquez avec le bouton droit sur le gizmo Barre de modification 3D.

Résumé

Le menu contextuel de la barre de modification 3D affiche plusieurs options selon l'endroit où vous cliquez, selon qu'une spline ou une surface NURBS est sélectionnée et selon la méthode de modification active (déplacement ou tangente).

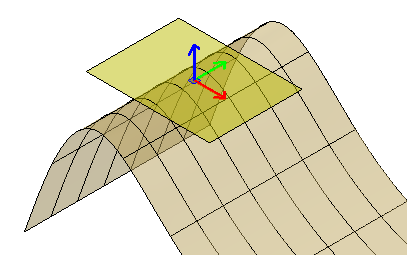

L'illustration présente un plan imaginaire UV en jaune qui est tangent à la surface et contient le point de base. Affiche l'axe U en rouge, l'axe V en vert et l'axe W, qui est la perpendiculaire à la surface, en bleu.

Remarque : Par défaut, l'orientation du gizmo Barre de modification 3D est alignée sur le système de coordonnées général, mais l'alignement peut être modifié à l'aide du menu contextuel. Pour aligner les axes par rapport aux axes U, V et W d'une surface NURBS, choisissez Aligner le gizmo sur > Objet.

Liste d'options

Les options suivantes s'affichent.

Déplacer l'emplacement du point

Modifie l'objet sélectionné en déplaçant le point de base.

Déplacer la direction de la tangente

Modifie l'objet sélectionné en changeant l'inclinaison de la tangente au point de base.

Direction de la tangente U

Détermine l'emplacement de la poignée flèche de tangente sur l'axe U. Les modifications apportées à la tangence sont contraintes au plan UW.

Direction de la tangente V

Détermine l'emplacement de la poignée flèche de tangente sur l'axe V. Les modifications apportées à la tangence sont contraintes au plan VW.

Direction de la tangente normale

Détermine l'emplacement de la poignée flèche de tangente sur l'axe W, qui est perpendiculaire à la surface au niveau du point de base. Les modifications apportées à la tangence sont contraintes au plan UW.

Etablir une contrainte

Indique si le changement de tangence ou de l'emplacement du point est contraint à un plan principal ou axe donné.

• X, Y ou Z. Restreint le changement à l'axe du système de coordonnées général (SCG) sélectionné.
• XY, YZ ou XZ. Restreint le changement au plan du système de coordonnées général (SCG) sélectionné.

Repositionner le point de base

Spécifie un nouveau point de base sur la courbe ou la surface NURBS.

Aligner le gizmo sur

Réoriente le gizmo pour l'aligner sur le SCG ou SCU, ou sur une face ou un objet sélectionné.
