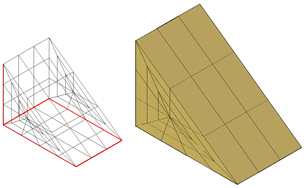

Création d'un biseau maillé avec des faces rectangulaires ou cubiques.
La base des biseaux est dessinée parallèlement au plan XY du SCU courant et la face inclinée se trouve sur le côté opposé au premier coin spécifié. La hauteur du biseau est parallèle à l'axe Z.
Utilisez les variables système DIVMESHWEDGEBASE, DIVMESHWEDGEHEIGHT, DIVMESHWEDGESLOPE, DIVEMESHWEDGEWIDTH et DIVMESHWEDGELENGTH pour définir le nombre de divisions par défaut pour un biseau maillé.
Après la création d'une primitive de maillage, le niveau de lissage de l'objet peut être modifié.
Options de création biseaux maillés
L'option Biseau de la commande MAILLE propose plusieurs méthodes pour déterminer la taille et la rotation des biseaux maillés que vous créez.
- Créez un biseau avec des côtés de même longueur. Utilisez l'option Cube.
- Spécifiez la rotation. Utilisez l'option Cube ou Longueur si vous souhaitez indiquer la rotation du biseau maillé dans le plan XY.
- Commencez à partir du centre. Utilisez l'option Centre.
