Enregistrez en tant que bloc la représentation de la zone de coupe, où un objet de coupe entre en intersection avec un modèle 3D.
Enregistrement de coupes comme blocs ou dessins
Vous pouvez enregistrer les objets de coupe que vous créez comme blocs. Depuis la boîte de dialogue Générer une élévation/coupe, vous pouvez choisir le type de bloc à créer.
Par exemple, imaginons que votre projet demande des dessins en élévation 2D ou des coupes 2D. L'option Coupe / Elévation 2D crée une représentation précise en bloc, prête à être cotée.

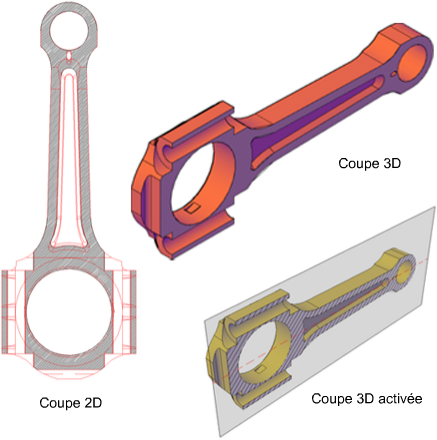

Pour publier ou effectuer un rendu d'une découpe du modèle 3D, sélectionnez l'option Coupe 3D. La géométrie des coupes 3D se compose essentiellement de solides et de surfaces 3D. Toutefois, les contours des profils et les motifs de hachure sont des lignes en 2D.
Les propriétés d'affichage des blocs de coupe 2D/élévation et des blocs de coupe 3D sont déterminées dans la boîte de dialogue Paramètres de la coupe.
Lorsque vous créez des blocs de coupe, vous avez les choix de traitement suivants à votre disposition :
- Insérer les blocs de coupe. Au moment de la création, vous pouvez insérer un bloc de coupe 2D ou 3D dans le dessin, ou l'enregistrer comme fichier externe. Un bloc de coupe en 2D s'insère dans le plan XY du SCU courant, y compris les blocs de coupe qui s'étendent dans l'espace 3D.
Les blocs de coupe insérés ne sont pas nommés à l'origine. Vous pouvez modifier l'échelle, la rotation et le point de base au moment de l'insertion. Vous pourrez les modifier et les renommer ultérieurement en éditant le bloc à l'aide de la commande MODIFBLOC.
- Exporter les blocs de coupe dans un fichier.Enregistrez et nommez les nouveaux objets de coupe pour pouvoir les insérer ultérieurement.
- Enregistrez les composants de bloc de coupe sur des calques séparés. Par défaut, les composants des blocs de coupe tels que les contours d'intersection, les remplissages d'intersection, les lignes de fond, la géométrie de découpe et les lignes tangentes de courbes sont enregistrés sur le calque 0. Vous pouvez toutefois séparer les composants de blocs de coupe enregistrés sur des calques séparés avec un suffixe ou un préfixe de votre choix.
En assignant un suffixe ou un préfixe, vous pouvez plus facilement organiser les composants de blocs en calques que vous pouvez trier et identifier rapidement. La liste des propriétés de calque de la boîte de dialogue Paramètres de coupe permet de personnaliser les noms des calques.
- Spécifiez si le bloc de coupe doit être limité à certains objets. Les objets qui sont inclus dans un bloc de coupe varient selon l'état de l'objet de coupe sélectionné. Vous pouvez également sélectionner des objets spécifiques à inclure lorsque vous créez le bloc de coupe.
