Projette des points, des lignes ou des courbes sur une surface ou un solide 3D dans différentes directions.
Résumé
La projection de géométrie permet d'effectuer l'une des opérations suivantes :
- Projeter des points ou des courbes sur un solide ou une surface 3D.
- Projeter et ajuster une surface ou un solide 3D.
Pour ajuster la surface, définissez la variable système SURFACEAUTOTRIM sur 1.
Vous pouvez projeter une courbe (ligne, arc, cercle, ellipse, polyligne 2D, polyligne de lissage de spline 2D, polyligne de lissage de courbe 2D, polyligne 3D, polyligne de lissage de spline 3D, spline ou hélice) sur n'importe quel type de surface ou de solide.
Liste des invites
Les invites suivantes s'affichent.

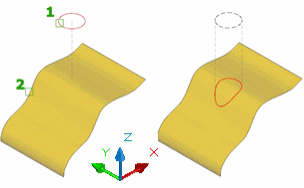

- Projeter sur le SCU
-
Projette la géométrie le long de l'axe Z positif ou négatif du SCU courant.

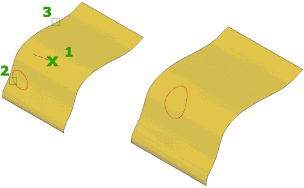

- Projeter sur la vue
-
Projette la géométrie en fonction de la vue courante.

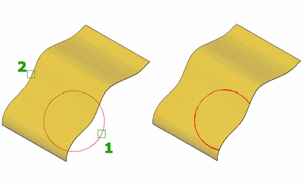

- Projeter sur 2 points
-
Projette la géométrie le long d'une trajectoire entre deux points.
