Pour travailler avec des conseils de correction de défauts

Les icônes de conseil de correction du défaut indiquent les connexions non valides entre les objets. Pour corriger ce type d'erreur, modifiez les objets à l'origine de la mauvaise connexion.

Pour tester la validité des connexions

Vérifiez les règles de style de connexion :

1. Cliquez sur l'onglet Gérer groupe de fonctions Style et affichage Gestionnaire des styles .
2. Développez le dossier Objets multifonctions, puis l'entrée Styles de connexion.
3. Cliquez sur l'onglet Règles, puis vérifiez les règles de style de connexion.
4. Cliquez sur OK.

Pour afficher les icônes de conseil de correction du défaut

1. Cliquez sur l'onglet Vue groupe de fonctions Vue MEP Conseils de correction de défaut .

   Les icônes de conseil de correction de défauts s'affichent. Si vous positionnez le curseur de la souris sur l'une de ces icônes, une info-bulle décrivant le problème à l'origine de la mauvaise connexion s'affiche.

Pour modifier la taille des icônes de conseil de correction de défauts

1. Cliquez sur l'onglet Vue groupe de fonctions Vue MEP Taille du conseil de correction des défauts .
2. Saisissez une valeur de taille.

   Le dessin est régénéré et la taille des icônes de conseil de correction de défauts est mise à jour.

   Remarque : Les icônes de conseil de correction de défauts restent activées (visibles) jusqu'à la résolution du problème de connexion. Une fois le problème résolu, régénérez le dessin pour vérifier la connexion. Vous pouvez désactiver les icônes de conseil de correction des défauts en cliquant sur l'onglet Vue groupe de fonctions Vue MEP Conseils de correction de défaut. .

Pour définir les circonstances dans lesquelles les icônes de conseil de correction du défaut doivent s'afficher

1. Cliquez sur Options.

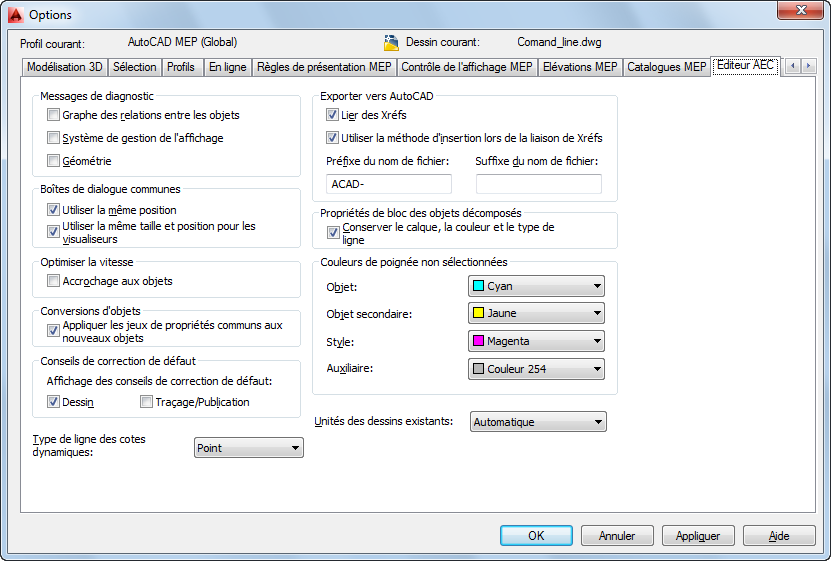

2. Dans la boîte de dialogue Options, cliquez sur l'onglet Editeur AEC.


3. Sous conseils de correction du défaut, sélectionnez les options d'affichage des icônes de conseil de correction de défauts.

   L'option Dessin permet d'afficher les icônes de conseil de correction de défauts dans les fichiers de dessin. L'option Traçage/Publication permet d'afficher les icônes de conseil de correction de défauts lors du traçage ou de la publication des fichiers de dessin.

   Remarque : Vous pouvez également contrôler l'affichage des icônes de conseil de correction pendant que vous dessinez en cliquant sur l'onglet Vue groupe de fonctions Vue MEP Conseils de correction de défaut. .
