Pour décaler un tuyau par rapport à la géométrie existante

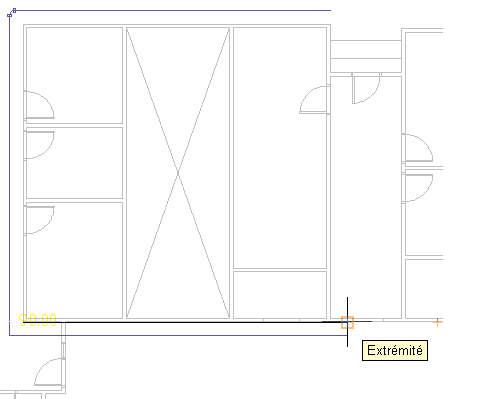

Vous êtes ainsi en mesure de dessiner une conduite à une distance donnée d'une géométrie existante, un mur, par exemple, dans un dessin de référence. La géométrie se compose de lignes ou de blocs AutoCAD, d'objets de construction AutoCAD MEP ou d'objets AutoCAD MEP ; elle peut figurer dans un dessin de référence. Pour sélectionner des points de la géométrie, pensez à utiliser le mode d'accrochage.

Pour dessiner une conduite de tuyaux décalée

1. Ajoutez un tuyau, comme expliqué sous la rubrique Création d'un système de tuyauterie.
2. Dans la palette des propriétés, sous PositionnementJustification, spécifiez les décalages horizontaux et verticaux comme suit :

   Pour...	Action...
   décaler la nouvelle conduite horizontalement (direction X ou Y) par rapport à la géométrie, la géométrie et la conduite étant à la même élévation	Tapez une valeur de décalage horizontal. Pour décaler la nouvelle conduite dans une direction positive X ou Y par rapport à la géométrie, entrez une valeur positive. Pour la décaler dans une direction négative X ou Y, entrez une valeur négative.
   décaler la nouvelle conduite verticalement par rapport à la géométrie, les deux ayant des cotes X ou Y identiques, mais se trouvant à des élévations différentes	Tapez une valeur de décalage vertical. Pour décaler la nouvelle conduite dans une direction positive Z par rapport à la géométrie, entrez une valeur positive. Pour la décaler dans une direction négative Z, entrez une valeur négative.

3. Dans le dessin, sélectionnez un point de la géométrie.

   Pour sélectionner des points de la géométrie, pensez à utiliser le mode d'accrochage aux objets ou les outils d'accrochage d'AutoCAD MEP.



4. Continuez de sélectionner des points le long de la géométrie.

   Pour désactiver le décalage à partir d'un point, donnez la valeur 0 au décalage horizontal ou au décalage vertical et continuez le positionnement de la conduite.
