Plusieurs améliorations ont été apportées aux commandes AMCHAM2D et AMFILLET2D. Le mode de modification des hachures créées par la famille de commandes AMHATCH a également été amélioré.
Modification des hachures
Lorsque vous cliquez sur des hachures créées par les commandes AMASSOHATCH, AMHATCH_135_11, AMHATCH_135_2, AMHATCH_135_4, AMHATCH_45_13, AMHATCH_45_2, AMHATCH_45_5 et AMHATCH_DBL, l'onglet contextuel du ruban Editeur de hachures s'affiche. Le groupe de fonctions Motif contient désormais les motifs de hachures AutoCAD Mechanical qui n'étaient pas disponibles dans les versions précédentes.
Aperçu des commandes
Les commandes AMCHAM2D et AMFILLET2D affichent désormais un aperçu du coin chanfreiné ou raccordé. Lorsque vous sélectionnez le premier objet pour le chanfrein ou le congé, il est mis en surbrillance. Lorsque vous placez le curseur sur le deuxième objet, ce dernier est mis en surbrillance. Un aperçu vous montre comment se présente le coin si vous sélectionnez cet objet.

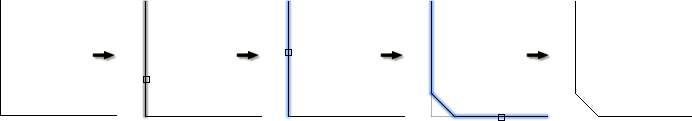

Exemple 1 : commande AMCHAM2D

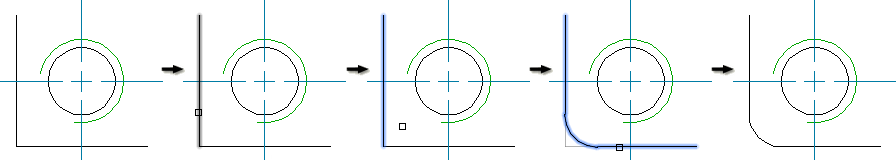

Exemple 2 : commande AMFILLET2D
Utilisation de la touche Maj lors de la sélection du deuxième objet
Les commandes AMCHAM2D et AMFILLET2D permettent désormais de prolonger ou d'ajuster des objets, et de les joindre sans chanfrein ni congé. Pour obtenir ce comportement, cliquez sur un objet tout en appuyant sur la touche Maj lorsque vous êtes invité à sélectionner le deuxième objet dans la commande. La ligne de commande a été améliorée pour vous informer que cette option existe.
Groupes de fonctions contextuels du ruban
Vous pouvez désormais accéder aux options de création des chanfreins et des congés à partir d'un groupe de fonctions contextuel du ruban. Le groupe de fonctions contextuel du ruban s'affiche dès que vous lancez la commande AMCHAM2D ou AMFILLET2D, et s'attache à l'onglet de ruban qui est actif. Si nécessaire, vous pouvez définir les variables système AMCHAM2DTAB et AMFILLET2DTAB sur 0 pour empêcher l'affichage de l'onglet contextuel du ruban.
Enregistrement dans des versions antérieures
Seul le workflow permettant de créer des chanfreins et des congés a été modifié. Leur mode d'enregistrement n'a pas changé. Par conséquent, les chanfreins et les congés créés par les versions 2016 des commandes AMCHAM2D et AMFILLET2D sont identiques à ceux conçus dans les versions antérieures. Aucune information n'est perdue lorsque vous enregistrez des dessins dans des versions antérieures d'AutoCAD Mechanical.
