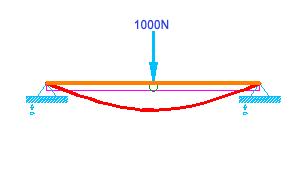

Calcule et dessine le fléchissement ou la ligne de moment dune poutre soumise à diverses forces
Trouver
Résumé
Avant de calculer les fléchissements d'un objet, vous devez calculer le moment d'inertie de ce dernier à l'aide de la commande AMINERTIA.
Liste des invites
Les invites suivantes s'affichent :
- Bloc du moment d'inertie
- Spécifie le tableau de valeurs (créé précédemment à l'aide de la commande AMINERTIA) à utiliser pour le calcul.
- Point de départ
- Spécifie le point de départ de la nouvelle poutre pour lequel la commande trace les lignes de fléchissement et de moment. Remarque : Une vue de côté est symboliquement représentée par une ligne.
- Extrémité
- Spécifie l'extrémité de la poutre.
- Poutre existante
- Spécifie une poutre existante pour dessiner la ligne de fléchissement et de moment.
- Echelle de la ligne de fléchissement
- Spécifie l'échelle de la ligne de fléchissement sous forme de :mm.
- Echelle de la ligne de moment
- Spécifie l'échelle de la ligne de moment sous forme de : Nm
