Dans l'assistant de migration de nomenclature pour extraire des informations à partir des dessins non-AutoCAD Mechanical et des données générées dans la nomenclature, les dessins du projet doivent respecter les exigences.
Règles relatives aux cadres de dessin
- Le cadre de dessin doit être un rectangle fermé.
- Le cadre de dessin ne doit pas être pivoté.
Règles relatives aux cartouches
- Le cartouche doit être un rectangle fermé.
- Un coin du cartouche doit coïncider avec le cadre de dessin.
- L'emplacement du cartouche (par rapport au cadre de dessin) doit être identique pour tous les dessins qui correspondent à un même dessin de référence.
- Les emplacements des cellules dans le cartouche doivent être identiques pour tous les dessins qui correspondent à un même dessin de référence.
Règles relatives aux listes de pièces
- La liste de pièces doit être située dans le cadre de dessin spécifié à l'étape Sélectionnez le cadre de dessin.
- L'emplacement de la liste de pièces (par rapport au cadre de dessin) doit être identique pour tous les dessins qui correspondent à un même dessin de référence. Remarque :
Cette règle ne s'applique pas aux dessins qui utilisent une feuille de calcul Microsoft Excel comme liste de pièces.
- Les outils de migration ne prennent pas en charge les listes de pièces flottantes. Par conséquent, la liste de pièces doit se situer dans un coin du cadre de dessin.
- Si la liste de pièces se trouve dans le même coin que le cartouche, elle doit se situer immédiatement au-dessus ou au-dessous du cartouche pour former une entité contiguë.
- Les largeurs de la ligne de titre et de la ligne d'en-tête de la liste de pièces doivent être identiques.
- Si la liste de pièces du dessin de référence ne contient pas de ligne de titre, aucun des dessins correspondants ne doit contenir de ligne de titre. Toutefois, si la liste de pièces du dessin de référence contient une ligne de titre, cette ligne de titre est facultative pour les dessins correspondants.
- Les lignes de données ne peuvent pas contenir de cellules fractionnées.
- Les en-têtes des colonnes de la feuille de calcul doivent être identiques à ceux des colonnes de la liste de pièces du dessin de référence correspondant.
- Si la feuille de calcul ne possède pas de ligne d'en-tête, l'ordre des colonnes de la feuille de calcul doit être identique à celui de la liste de pièces du dessin de référence.
- La liste de pièces étendue doit être collée ou englober le cartouche.
- La largeur de la liste de pièces étendue doit être identique à celle de la liste de pièces principale.
Règles relatives aux repères
- Le type de repère d'un dessin doit être le même que le dessin de référence (et le dessin représentatif) correspondant.
- Les repères ne doivent pas chevaucher la zone de la liste de pièces ou la zone du cartouche.
- La longueur de la ligne de repère doit être significativement supérieure à celle de la hauteur du texte du repère.
- Un seul repère ne peut pas comporter plus de trois segments de ligne de repère.
- Si aucune entrée de liste de pièces ne correspond à un repère, ce dernier n'est pas migré.

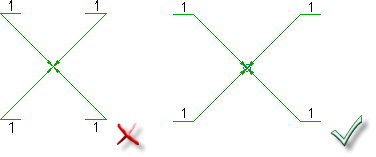

- L'angle entre la ligne de référence et la ligne de repère doit être compris entre 90 et 180 degrés.
- La longueur de la ligne de repère doit être significativement supérieure à celle de la taille du repère.
- Toutes les lignes de référence doivent être horizontales.
- Les distances entre les lignes de référence de l'ensemble doivent être identiques.
- Toutes les lignes de référence doivent être alignées à gauche ou à droite.
- Toutes les lignes de référence doivent être connectées par une ligne verticale sur un seul côté.
- L'espacement (espace) entre les lignes de référence doit être supérieur à la hauteur du texte, mais doit être inférieur à 2 fois la hauteur du texte.
- Le repère doit être connecté à la première ou à la dernière ligne de référence de l'ensemble.
- Toutes les lignes de référence doivent être horizontales.
- Toutes les lignes de référence doivent être alignées.
- Le texte des repères doit se situer au-dessus de chaque ligne de référence.
- Le texte de repère ne peut pas être répété dans un même ensemble de repères.
- Le repère doit être connecté à la première ou à la dernière ligne de référence de l'ensemble.
- La taille du cercle de repère doit être identique pour tous les repères du cadre de dessin.
- Aucune géométrie ne peut couper le cercle de repère.
- Les distances entre les points centraux des repères adjacents doivent être identiques.
- Les points centraux de tous les repères de l'ensemble doivent être alignés.
- La ligne de repère doit être connectée au premier ou au dernier repère de l'ensemble.
Règles relatives à l'identificateur unique
- Chaque dessin du projet de dessin doit posséder un identificateur. Par exemple, le numéro de pièce de l'ensemble ou de la pièce.
- L'identificateur doit repérer de manière unique la pièce ou l'ensemble parmi tous les dessins du projet.
- Pour un dessin de référence et les dessins correspondants :
- L'identificateur doit se situer dans la même cellule de tous les cartouches.
- L'identificateur doit se situer dans la même colonne de toutes les listes de pièces.
- Si un dessin contient plusieurs cadres de dessin, l'identificateur unique doit être identique pour tous les cartouches du dessin. En d'autres termes, le cadre de dessin doit contenir plusieurs vues d'une même pièce ou d'un même ensemble.
